在USB 2.0、HDMI、DVI等高速数据传输接口中，信号的完整性与器件的可靠性同等重要。静电放电（ESD）是电子设备在日常使用中最常见的失效诱因之一，人体接触接口时瞬间产生的数千伏高压脉冲，足以击穿接口芯片内部的敏感电路。然而，传统的ESD保护器件往往具有较大的寄生电容，直接挂载在高速数据线上会造成信号边沿变缓、眼图恶化，严重影响传输质量。Nexperia（安世半导体）推出的PRTR5V0U2X，正是为解决这一矛盾而设计的超低电容双轨到轨ESD保护二极管。它以仅1pF的I/O对地电容、8kV的ESD防护能力和独特的“无电源供电保护”机制，在提供可靠静电防护的同时几乎不干扰高速信号的传输完整性，成为高速接口ESD防护方案的标杆产品。

作为专业半导体元器件供应商，深圳市粤科源兴科技有限公司为您带来PRTR5V0U2X的深度产品介绍，并提供稳定现货供应，助力您的高速接口设计稳健可靠。

一、产品概述

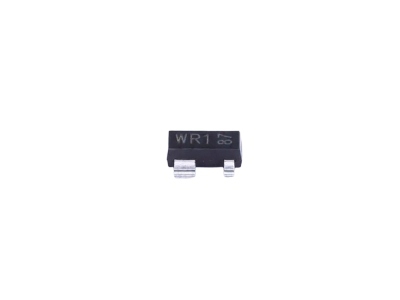

PRTR5V0U2X是Nexperia（安世半导体）推出的一款超低电容双轨到轨ESD保护二极管，采用小型SOT143B表面贴装塑料封装。该器件专为保护两条高速数据线或高频信号线免受ESD和其他瞬态电压的损害而设计。

器件的核心结构包含两对超低电容轨到轨二极管以及一个附加的ESD保护二极管。这一独特的内部架构确保了即使在系统电源电压不可用的情况下，信号线仍然能够得到有效保护。这对于USB OTG、热插拔接口等可能在设备未上电时插入线缆的应用场景尤为重要。

PRTR5V0U2X的工作电压（反向截止电压VRWM）为5.5V，I/O对地电容典型值仅为1pF，ESD防护能力达到IEC 61000-4-2 Level 4标准（接触放电8kV）。这些特性使其成为USB 2.0端口、DVI/HDMI接口以及各类便携式电子设备高速信号线的理想保护方案。

关键特性一览：

·        超低电容：I/O对地电容C(I/O-GND) = 1pF（典型值），对高速信号影响极小

·        高ESD防护等级：8kV IEC 61000-4-2 Level 4（接触放电）

·        无电源供电保护：集成附加ESD保护二极管，即使无VCC也能保护信号线

·        极低钳位电压：得益于集成的附加ESD保护二极管，钳位性能优于普通变阻器

·        极低反向电流：减少对信号线的直流负载效应

·        小型封装：SOT143B（1.0mm × 1.3mm × 2.9mm），适合高密度PCB

·        双通道保护：可同时保护两条高速数据线

·        宽工作温度：-40°C至+85°C

二、工作原理

PRTR5V0U2X的核心功能是在高速信号线上构建一条低阻抗的瞬态电流泄放通路，同时保持对正常信号传输的“隐形”状态。

轨到轨二极管架构：器件内部包含两对超低电容轨到轨二极管。每对二极管分别连接至正电源轨（VCC）和地（GND）。当信号线上出现正极性ESD脉冲时，电流通过上方的二极管被钳位至VCC电源轨，由电源去耦电容吸收；当出现负极性ESD脉冲时，电流通过下方的二极管泄放至地。这种轨到轨结构使得信号线上的电压始终被限制在安全范围内（VCC+VF至GND-VF之间）。

附加ESD保护二极管的作用：这是PRTR5V0U2X区别于普通轨到轨ESD保护器件的关键特性。在正常工作状态下，轨到轨二极管依赖于VCC电源的存在来提供钳位路径。然而，当设备未上电或处于热插拔过程中时，VCC可能为0V，此时仅靠轨到轨二极管无法有效保护信号线。PRTR5V0U2X内部集成的附加ESD保护二极管独立于VCC电源工作，能够在无电源条件下提供可靠的瞬态电压钳位，确保信号线在任何供电状态下都受到保护。

超低电容的实现：ESD保护器件的寄生电容会与信号线的特性阻抗形成低通滤波效应，导致高速信号的上升/下降沿变缓，进而引起码间干扰和眼图闭合。PRTR5V0U2X通过优化的芯片设计和封装工艺，将I/O对地电容降至1pF。在USB 2.0（480Mbps）和HDMI等高速接口中，这一电容值对信号完整性的影响微乎其微。器件还具有“不插入3.0GHz”的特性，意味着在高达3GHz的频率范围内都不会对信号产生明显的插入损耗。

三、详细技术参数

四、核心应用场景

1. USB 2.0接口保护

USB 2.0是当前应用最广泛的高速串行接口之一，其D+和D-信号线的工作速率高达480Mbps，极易受到ESD损坏。PRTR5V0U2X的1pF超低电容恰好匹配USB 2.0的信号完整性要求，而8kV的ESD防护能力足以应对日常使用中的静电冲击。器件支持USB OTG（On-The-Go）场景下的无电源保护，当手机或平板作为USB从设备连接至已上电的主机时，即使本机未开机，USB接口也能得到可靠保护。

2. HDMI与DVI高速视频接口

HDMI和DVI接口包含多条高速差分信号线，传输速率可达数Gbps。PRTR5V0U2X的“不插入3.0GHz”特性使其非常适合用于这些高速视频接口的保护。在数字电视、显示器、机顶盒和游戏主机中，HDMI接口通常是用户频繁插拔的部位，ESD风险较高。将PRTR5V0U2X放置在HDMI连接器附近，可有效吸收人体接触连接器时产生的静电脉冲。

3. 手机与便携设备

智能手机、平板电脑和数码相机等便携设备的接口暴露在外，用户在日常使用中极易通过手指接触引入ESD。PRTR5V0U2X的SOT143B封装尺寸仅1.0mm×1.3mm×2.9mm，可以轻松集成在接口连接器附近的紧凑PCB区域。器件同时保护两条信号线的能力使其非常适合用于手机侧边的USB/充电接口保护。

4. WAN/LAN网络接口

在路由器、交换机和网络接口卡中，以太网RJ45接口同样面临ESD风险。PRTR5V0U2X可用于保护网络变压器后的信号线，其低电容特性不会影响10/100Mbps以太网信号的传输质量。

5. PC外设与打印设备

打印机、扫描仪、外置硬盘等PC外设的USB接口是ESD高发区域。PRTR5V0U2X的高可靠性和紧凑封装使其成为这些设备接口保护的理想选择，同时其低成本特性也适合大批量消费类产品的设计需求。

五、FAQ 常见问题解答

Q1：PRTR5V0U2X与普通TVS二极管有什么区别？

普通TVS二极管通常具有较大的结电容（数十至数百pF），直接用于高速信号线保护会导致信号严重衰减。PRTR5V0U2X是专为高速接口设计的超低电容ESD保护器件，I/O对地电容仅1pF，同时集成了轨到轨二极管和附加ESD保护二极管，能够在提供可靠保护的同时不损害信号完整性。此外，普通TVS通常为单极性或双极性钳位，而PRTR5V0U2X的轨到轨结构在正负瞬态下都能提供对称的保护路径。

Q2：为什么PRTR5V0U2X在无电源时也能保护信号线？

普通轨到轨ESD保护器件的钳位路径依赖于VCC电源轨的存在。当设备未上电时，VCC为0V，正极性ESD脉冲无法通过上方二极管泄放，信号线可能承受过高的瞬态电压。PRTR5V0U2X内部集成了一个独立的附加ESD保护二极管，该二极管不依赖于VCC电源，即使在VCC=0V的条件下也能为ESD电流提供低阻抗泄放通路，从而确保信号线在任何供电状态下都受到保护。

Q3：该器件能否用于USB 3.0或更高版本的接口？

PRTR5V0U2X的工作电压为5.5V，适合USB 2.0（5V信号电平）的保护。USB 3.0及更高版本的SuperSpeed信号线通常具有不同的电压摆幅和保护要求，建议选用Nexperia专门为USB 3.x设计的ESD保护器件（如PESD系列超低电容产品）。如果USB 3.0接口中的USB 2.0兼容信号线（D+/D-）需要保护，PRTR5V0U2X仍然是合适的选择。

Q4：如何正确布局PRTR5V0U2X以实现最佳保护效果？

关键布局原则包括：①将器件尽可能靠近被保护的连接器放置，缩短ESD电流路径；②使用短而宽的走线连接器件的GND引脚至地平面，降低接地阻抗；③信号线应先经过ESD保护器件再进入后级电路，避免ESD电流流经敏感芯片；④VCC引脚应连接至干净的电源轨，并在附近放置0.1μF去耦电容；⑤避免在保护器件与连接器之间的走线上设置过孔，以减少寄生电感。

Q5：PRTR5V0U2X的“不插入3.0GHz”特性意味着什么？

“不插入3.0GHz”是指器件的寄生电容在高达3GHz的频率范围内都不会对信号产生明显的插入损耗。这一特性对于HDMI、DVI等包含高频时钟和高速数据通道的接口尤为重要。在3GHz以下，器件的等效电容阻抗足够高，不会与信号线形成显著的低通滤波效应，从而保证了高速信号的上升沿和眼图质量。

Q6：PRTR5V0U2X的供货情况如何？

深圳市粤科源兴科技有限公司作为专业的半导体元器件供应商，长期稳定供应PRTR5V0U2X原厂正品，目前该型号保持充足现货库存，可支持快速发货。我们可提供样片测试、数据手册和技术选型建议等配套服务。欢迎随时联系我们获取最新报价和技术资料。

六、现货供应与采购支持

深圳市粤科源兴科技有限公司专业供应Nexperia（安世半导体）PRTR5V0U2X等全系列ESD保护器件产品。我司PRTR5V0U2X常备现货，可支持当天或次日发货，满足您从研发样品验证、小批量试产到规模量产的各阶段需求。

我们不仅提供原厂正品和具有竞争力的价格，还可协助您进行ESD防护方案选型、高速接口信号完整性评估以及PCB布局建议等技术咨询。无论您需要单件样品、剪切带还是整盘卷带采购，深圳市粤科源兴科技有限公司都将以可靠的产品品质和高效的交付服务，助力您的接口保护设计顺利推进。

欢迎广大工程师和采购人员随时联系我们，获取最新报价、产品手册或申请免费样品。
