    霍尔传感器无刷电机

            根据人民对生活质量的高要求,家电的节能、噪声、环保等慢慢成为人们购买电器的一个重要因素,新型直流无刷电机应运而生,低噪音、环保、低能耗的特点使其成为家电电机的首选。

    无刷直流电机使用永磁转子将所需数量的霍尔传感器设备放置在定子的适当位置。其输出与定子绕组的相应电源电路相连。当转子经过霍尔传感器装置附近时,永磁体转子的磁场使励磁霍尔传感器装置输出电压打开定子绕组电源电路,向相应的定子绕组供电,产生与转子磁场极性相同的磁场,并排斥转子继续旋转。在下一个位置,前一个位置的霍尔传感器装置停止工作,下一个霍尔传感器装置打开,使下一个绕组通电,产生排斥磁场,使转子继续转动。这样一个循环来维持马达的工作。

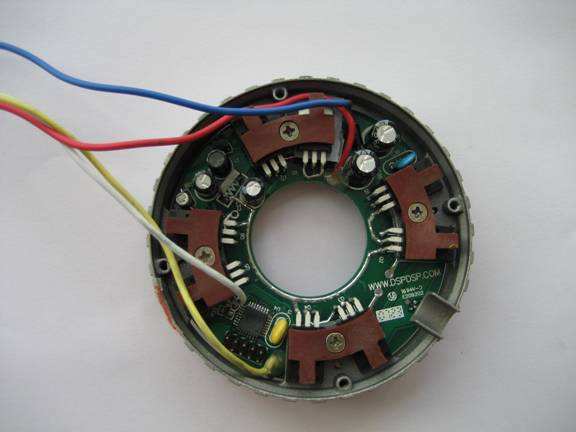

    无刷电机霍尔传感器

    在这里,霍尔传感器装置作为位置传感器来检测转子磁极的位置。它的输出使定子绕组电源电路通断,同时也起开关的作用。当转子磁极离开时,前霍尔传感器装置停止工作,下一个装置开始工作,使转子磁极始终面对推斥磁铁。磁场和霍尔传感器器件起到了定子电流换向的作用。

    无刷电机中的霍尔传感器装置可采用霍尔元件或霍尔开关电路。霍尔传感器通常与外部放大器电路连接,霍尔传感器电路直接驱动电机绕组,大大简化了电路。霍尔传感器开关锁定电路直接驱动电机。当磁场刺激铁磁材料时,由于其高磁导率、低磁阻,磁力线集中在材料中。当材料平均时,磁力线的分布也是平均的。如果材料中有缺陷,如缺陷处有裂纹、孔等,则磁力线会弯曲,局部磁场会发生畸变。这种畸变可以通过霍尔传感器探头、位置、性能(孔或裂纹)和尺寸(如深度、宽度等)来检测。该缺陷可以通过数据处理来识别。
