    无刷直流电机霍尔传感器IC芯片元件_直流无刷电机霍尔传感器IC芯片元件

    2020-06-19 09:38:52 2118

    无刷直流电机霍尔元件_直流无刷电机霍尔元件

    无刷直流电机具有功率密度高.效率高.控制方式简单等优点同时与有刷电机相比,无刷直流电机还具有免维护、低噪声的优点。因此,无刷直流电机近年来在工业领域得到广泛的应用“如电动工具、家用电器等。由于需要控制器来进行电子换相,无刷直流电机的成本比有刷电机要高.

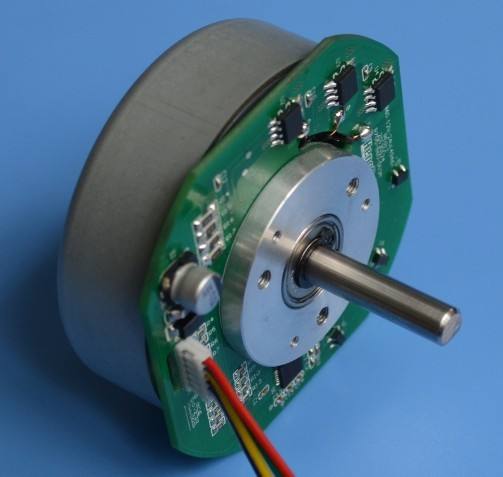

    无刷直流电机霍尔元件

    从控制方式上分,无刷直流电机可分为无霍尔控制和有霍尔控制。最为常用的无霍尔控制方法首先需要准确的检测到反电动势过零点然后控制逆变电路中MOS管的通断来实现电子换相。但该方法有其局限性比较适合工况稳定,负载电流较小的情况。因为电机在大电流的时候电枢反应较大使气隙磁场发生很严重的畸变,可能导致不能准确的检测到反电动势的过零点;即使是有霍尔控制的无刷直流电机 ,大电流情况下的交轴反应会导致反电动势过零点的移位,从而使换相位置不准。因此,在很多无刷直流电机的应用领域还是采用有霍尔元件来检测转子的位置。如果霍尔元件直接安装在理论位置电枢反应会导致反电动势过零点偏移从而使电机最终的输出转矩下降。

    霍尔元件的作用就是用于检测转子的位置.无刷直流电机各相绕组导通的顺序和导通的时间都取决于霍尔元件反馈的信号。霍尔元件最终的安装位置不仅要使电机正常转而且还要使电机的输出电磁转矩尽可能的大。

    无刷直流电机_直流无刷电机霍尔元件
