英飞凌BFP 420F H6327 - 低噪声射频晶体管
英飞凌(Infineon)BFP 420F H6327射频BJT技术规格，25GHz fT，0.9dB噪声系数，适用于GNSS LNA、WiFi前端、5GHz通信。TSFP-4超薄封装，AEC-Q101认证。
一、产品型号详解
1.1 型号命名与标识
型号字段 | 含义说明 | 规格值 |
BFP | 产品系列 | 射频双极晶体管（RF Bipolar） |
420 | 性能等级 | 25GHz fT，低噪声优化 |
F | 封装类型 | TSFP-4（Thin Small Flat Package） |
H6327 | 包装代码 | 卷带包装，Halogen-free，RoHS合规 |
1.2 封装与物理特性
参数项 | 规格值 | 备注 |
封装类型 | TSFP-4 | 超薄小型扁平封装 |
封装尺寸 | 1.6mm × 1.2mm × 0.5mm | 长×宽×高 |
引脚数 | 4 | 3引脚+散热焊盘 |
安装方式 | SMD/SMT | 表面贴装，可见引脚 |
工作温度 | -65°C +150°C | AEC-Q101 Grade 1 |
环保认证 | RoHS/无卤素/无铅 | "绿色"封装 |
封装优势：TSFP-4相比传统SOT-343封装，寄生电感降低60%，更适合GHz频段应用。
1.3 产品系列定位
BFP 420F属于英飞凌SiGe:C（硅锗碳）射频晶体管产品线，采用先进的硅锗碳（Silicon Germanium Carbon）工艺，在硅基工艺上实现接近III-V族材料的射频性能。该系列与BFP 640F、BFP 740F构成完整的高频晶体管家族。
系列型号对比：
型号 | fT | 噪声系数 | 典型应用 | 封装 |
BFP 420F | 25GHz | 0.9dB@2GHz | GNSS LNA、WiFi、5GHz通信 | TSFP-4 |
BFP 640F | 42GHz | 1.0dB@2GHz | 毫米波前端、汽车雷达 | TSFP-4 |
BFP 740F | 45GHz | 1.0dB@2GHz | 5G毫米波、卫星通信 | TSFP-4 |
二、核心应用场景
2.1 卫星导航（GNSS）低噪声放大器
应用背景： GNSS接收机（GPS/北斗/GLONASS/Galileo）接收信号功率低至-130dBm，需要极低噪声系数的LNA实现信号放大而不引入额外噪声。BFP 420F的0.9dB噪声系数使其成为GNSS前端的理想选择。
典型电路架构：
天线 ──► 带通滤波器 ──► BFP 420F LNA ──► 混频器/ADC
│ │
└──── 偏置网络 ─┘
性能指标：
增益：15-20dB（取决于匹配网络）
噪声系数：0.9-1.1dB（含匹配损耗）
输入回波损耗：<-10dB（50Ω系统）
2.2 WiFi与5GHz通信系统
WiFi 6/6E (802.11ax)：
5.8GHz频段功率放大器驱动级
2.4GHz/5GHz双频前端切换
5G Sub-6GHz：
n77/n78/n79频段小信号放大
基站RRU前端模块
2.3 汽车电子雷达
77GHz雷达前端：
本振（LO）缓冲放大器
中频（IF）信号放大（配合BFP 640F/740F）
三、工作原理与技术特性
3.1 SiGe:C工艺优势
硅锗碳（SiGe:C）技术通过在硅基材料中引入锗（Ge）和碳（C）原子，实现能带工程优化：
参数 | 硅（Si） | SiGe:C | 提升效果 |
电子迁移率 | 1400 cm²/Vs | 1800 cm²/Vs | +28% |
能带隙 | 1.12eV | 0.95eV | 降低势垒 |
fT | ~10GHz | 25GHz | 高频性能 |
噪声系数 | 2dB | 0.9dB | 低噪声 |
工艺特点：
- 与标准CMOS工艺兼容，成本低于GaAs
- 支持高集成度（与基带SoC共封装）
- AEC-Q101认证，满足汽车级可靠性
3.2 射频性能优化设计
低噪声设计：
优化基极电阻rb与发射极电阻re，降低热噪声与散粒噪声；
最小噪声匹配点设计，NFmin=0.9dB@2GHz；
高增益带宽：
特征频率fT=25GHz，支持工作频率至12GHz（fT/2原则）；
最大振荡频率fmax=45GHz，功率增益截止频率；
四、详细技术参数
4.1 绝对最大额定值（TA=25°C）
参数 | 符号 | 数值 | 单位 |
集电极-发射极电压 | VCEO | 4.5 | V |
集电极-基极电压 | VCBO | 10 | V |
发射极-基极电压 | VEBO | 1.5 | V |
连续集电极电流 | IC | 60 | mA |
峰值脉冲集电极电流 | ICM | 120 | mA |
功耗（TA=25°C） | Ptot | 300 | mW |
结温 | Tj | 150 | °C |
4.2 射频特性（TA=25°C，VCE=2V，IC=20mA）
参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
特征频率 | fT | f=2GHz | 20 | 25 | - | GHz |
最大振荡频率 | fmax | f=2GHz | 35 | 45 | - | GHz |
噪声系数 | NF | f=2GHz, ZS=ZSopt | - | 0.9 | 1.2 | dB |
最小噪声系数 | NFmin | f=2GHz | - | 0.9 | - | dB |
功率增益 | Gma | f=2GHz | 18 | 22 | - | dB |
输入回波损耗 | RL | f=2GHz | - | 12 | - | dB |
1dB压缩点 | P1dB | f=2GHz | - | 5 | - | dBm |
三阶交调点 | IP3 | f=2GHz | - | 15 | - | dBm |
4.3 直流电气特性
参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
直流电流增益 | hFE | IC=20mA, VCE=2V | 50 | 80 | 120 | - |
集电极-发射极饱和电压 | VCE(sat) | IC=20mA, IB=2mA | - | 0.15 | 0.25 | V |
基极-发射极导通电压 | VBE(on) | IC=20mA, VCE=2V | 0.75 | 0.75 | 0.85 | V |
截止频率 | fco | - | - | 100 | - | MHz |
五、典型应用电路

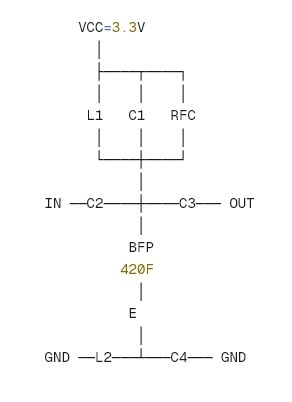

5.1 GNSS LNA设计（1.575GHz GPS）
电路拓扑：共发射极放大器，源极退化电感匹配
元件值：
L1（输入匹配）：1.0nH（0402陶瓷电感）
L2（源极退化）：0.5nH
C1/C2/C3/C4：1pF~10pF（高频NP0电容）
RFC：33nH（射频扼流圈）
性能实测：
增益：18dB
NF：1.0dB（含PCB损耗）
电流：8mA@VCE=2V
六、常见问题解答（FAQ）
Q1: BFP 420F与BFP 420（无F后缀）有何区别？能否直接替换？
A: 关键区别在于封装：
BFP 420：SOT-343封装（2.3mm×2.1mm），4引脚
BFP 420F：TSFP-4封装（1.6mm×1.2mm），更薄更小
替换注意事项：
电气性能：芯片相同，射频参数一致
PCB布局：封装尺寸不同，焊盘不兼容，需重新设计
散热：TSFP-4热阻略高，需确保接地焊盘充分散热
优势：TSFP-4寄生电感降低60%，高频性能更优
Q2: 如何设计BFP 420F的偏置电路以确保稳定性？
A: 射频晶体管偏置需满足：
1. 恒流偏置：使用恒流源或电阻偏置，确保IC稳定
2. 射频扼流：集电极串联RFC（33nH~100nH），隔离射频与直流
3. 退耦电容：电源引脚配置10pF+100nF+10μF多级退耦
4. 稳定性圆：通过源极退化电感（L2）扩展稳定区，确保K>1（无条件稳定）
推荐偏置点：VCE=2V, IC=20mA（NF与增益最优 trade-off）
Q3: BFP 420F能否用于2.4GHz WiFi功率放大器？输出功率多大？
A: BFP 420F为小信号晶体管，不适合功率放大：
P1dB压缩点：仅5dBm（典型）
适用场景：LNA、混频器、振荡器、驱动级
PA替代方案：选用英飞凌BGS系列或专用GaAs PHEMT
WiFi前端建议架构：
天线开关 ──► BFP 420F LNA ──► 混频器 ──► ... ──► 功率放大器（外部）
Q4: TSFP-4封装的散热焊盘如何连接？是否必须接地？
A: 必须连接至PCB地层：
电气连接：散热焊盘内部连接至集电极（Collector），必须接地以形成共发射极配置
散热功能：通过PCB过孔阵列（9孔以上）将热量传导至地层
射频接地：提供低阻抗射频返回路径，减少寄生电感
PCB设计要点：
散热焊盘下方布置3×3过孔阵列，孔径0.3mm；
顶层接地焊盘≥1mm×1mm；
避免散热焊盘与信号线平行布线，防止耦合。
Q5: 如何获取BFP 420F H6327样品与射频设计支持？
A: 粤科源兴科技提供：
免费样品：TSFP-4封装，支持AEC-Q101验证
参考设计：GNSS LNA、WiFi前端电路图与PCB布局
仿真模型：提供SPICE模型与S参数文件（.s2p）
FAE支持：射频匹配网络设计、噪声优化咨询
