一、产品概述

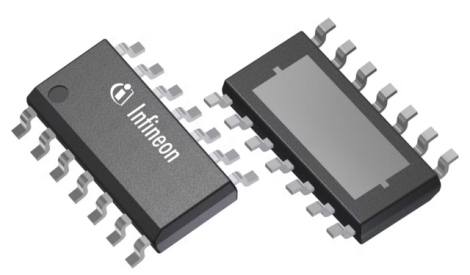

BTS5010-1EKB 是 Infineon Technologies 推出的一款智能高边功率开关（High-Side Switch），属于PROFET™系列产品。

该器件专为汽车电子与工业应用设计，内置多种保护功能（过流、过温、短路、过压），可直接驱动负载（如电机、灯具、电磁阀），显著提高系统可靠性并降低外围电路复杂度。

二、工作原理（Working Principle）

BTS5010-1EKB 的核心工作原理基于 MOSFET 高边驱动结构 + 智能保护控制电路：

1. 高边开关控制

芯片内部集成功率MOSFET，连接在电源与负载之间（高边）：

• 输入端（IN）控制MOSFET导通/关断

• 导通时：电流从电源流向负载

• 关断时：切断负载电源

2. 电流检测与限制

内部集成电流检测模块：

• 实时监测负载电流

• 超过设定阈值自动限流或关闭输出

3. 保护机制

内置多重保护逻辑：

• 过流保护（OCP）

• 短路保护

• 过温保护（OTP）

• 过压保护（OVP）

当异常发生时，芯片自动关闭输出并进入保护状态。

4. 诊断反馈功能

芯片提供状态反馈信号：

• 故障检测输出

• 便于MCU进行系统监控与故障诊断

三、详细技术参数（Technical Specifications）

四、核心优势（Key Features）

1. 高可靠性设计

符合汽车电子标准，适用于严苛环境。

2. 集成保护功能

无需额外保护电路，降低系统设计复杂度。

3. 高电流驱动能力

可直接驱动电机、灯具等大功率负载。

4. 优秀的热性能

支持高温环境运行，具备热关断保护。

5. 诊断与智能控制

提供反馈信号，实现智能系统管理。

五、核心应用场景（Applications）

1. 汽车电子系统

• 车灯控制（LED/卤素灯）

• 座椅加热

• 电动窗控制

• ECU电源管理

2. 工业自动化

• PLC输出模块

• 继电器替代方案

• 电机驱动控制

3. 电源分配系统

• 智能配电模块

• 负载开关控制

4. 智能设备

• 高功率负载控制

• 电池供电系统管理

六、FAQ（常见问题）

Q1：BTS5010-1EKB 是低边还是高边开关？

A：属于高边开关，用于控制电源正极侧。

Q2：是否可以直接驱动电机？

A：可以，支持约10A负载，适用于小型电机或执行器。

Q3：是否需要外部保护电路？

A：不需要，芯片内部已集成多种保护功能。

Q4：是否支持PWM控制？

A：支持，可用于调光或调速应用。

Q5：适用于哪些行业？

A：主要用于汽车电子、工业控制和智能电源管理系统。

BTS5010-1EKB作为英飞凌高性能智能高边开关芯片，凭借其高可靠性、完善保护机制与广泛应用场景，已成为汽车电子与工业控制领域的重要器件。选择粤科源兴科技，获取稳定可靠的芯片供应与技术支持。

深圳市粤科源兴科技有限公司专注于全球知名品牌电子元器件分销，主营 Infineon Technologies等品牌产品，提供：

 - 原装正品保障

 - 稳定供货渠道

 - 专业技术支持

 - 一站式采购服务

欢迎咨询 BTS5010-1EKB 现货与报价。

下载数据手册：

download: 英飞凌BTS5010-1EKB规格书
