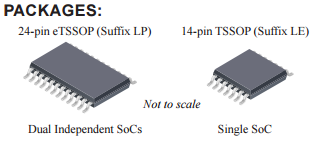

美国ALLEGRO型号A1333LLPTR-DD-T是一款360°角度传感器IC，可提供基于磁性圆形垂直霍尔（CVH）技术的非接触式高分辨率角位置信息。它具有系统片上（SoC）架构，包括：CVH前端，数字信号处理和电机换向（UVW）或编码器输出（A，B，I）。它还包括片上EEPROM技术，能够支持多达100个读/写周期，以便对校准参数进行灵活的终端编程。 A1333非常适用于需要0°至360°角度测量的汽车应用，例如电子助力转向（EPS），旋转式PRNDL和油门系统。 A1333支持客户集成到安全关键应用程序中。 A1333采用双管芯24引脚eTSSOP封装和单管芯14引脚TSSOP封装。封装采用无铅（Pb）封装，采用100％雾锡电镀引脚框架

特点和好处

•非接触式0°至360°角度传感器IC，用于角度位置，转速和方向测量

□能够以900 G场感应磁铁转速，目标是12b有效分辨率

□圆形垂直霍尔（CVH）技术提供单通道传感器系统，支持各种气隙的操作

•根据ISO 26262：2011开发的硬件产品开发要求，用于安全关键应用

□单一模具版本设计用于满足ASIL B要求，当与A1333安全手册中规定的方式集成并与适当的系统级控制一起使用时

□双模版本设计用于在按照A1333安全手册中规定的方式集成并与适当的系统级控制一起使用时满足ASIL D要求

•高诊断覆盖率

□片上诊断包括逻辑内置自测（LBIST），信号路径诊断和看门狗，以支持安全关键（ASIL）应用

□SPI上的4位CRC

•片上EEPROM，用于存储工厂和客户校准参数

□通过使用纠错控制（ECC）进行单比特纠错，双比特错误检测
