一、TPS54331DR 产品概述

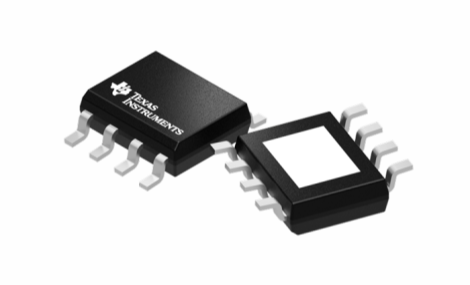

TPS54331DR 是美国德州仪器（Texas Instruments，简称TI）推出的一款高性能、宽输入电压范围的降压型（Buck）DC/DC转换器，型号全称为 TPS54331DR，采用 8 引脚 SOIC 贴片封装（8-SOIC，3.90mm 宽度），广泛应用于工业控制、通信设备、消费电子及车载电源等领域。
TPS54331DR 集成了低导通电阻（低 RDS(on)）的高侧 N 沟道 MOSFET，支持 3.5V至 28V 宽输入电压，最大持续输出电流达 3A，固定开关频率为570kHz，是一款兼顾高效率与高可靠性的电源管理芯片。
二、TPS54331DR 核心技术规格
参数项目 | 规格参数 |
型号 | TPS54331DR |
制造商 | Texas Instruments（德州仪器） |
拓扑类型 | 非同步降压（Buck） |
输入电压范围 | 3.5V ~ 28V |
最大输出电流 | 3A |
开关频率 | 570kHz（固定） |
输出电压 | 可调（最低 0.8V） |
基准电压精度 | ±2%（初始值），±3.5%（全温度范围） |
工作温度范围 | -40°C ~ +150°C |
封装形式 | 8-SOIC（0.154"，3.90mm Width） |
认证状态 | 符合 RoHS 环保要求 |
三、TPS54331DR 主要功能特性
3.1 Eco-Mode™ 脉冲跳频节能模式
TPS54331DR 内置 Eco-Mode™（经济模式） 功能，在轻载条件下自动激活脉冲跳频（Pulse Skipping）机制。当峰值电感电流低于约 160mA 时，芯片自动进入 Eco-Mode，关闭高侧 MOSFET 以减少开关损耗，大幅提升轻载效率。该特性非常适合需要频繁在低负载状态运行的电池供电设备，有效延长电池续航时间。
3.2 固定频率峰值电流模式控制
TPS54331DR 采用固定频率、峰值电流模式控制（Fixed-Frequency Peak-Current Mode Control）架构，内置斜坡补偿（Slope Compensation）电路，有效防止在占空比超过 50% 时发生次谐波振荡。该控制方式可减少外围元器件数量，简化环路补偿设计，并支持使用陶瓷输出电容，降低整体 BOM 成本。
3.3 可编程欠压锁定（UVLO）
通过外接分压电阻网络，用户可灵活设定输入欠压锁定（UVLO）的启动阈值与迟滞范围，确保系统在电压不稳定时得到有效保护，避免误启动或异常工作。
3.4 慢启动（Soft-Start）控制
TPS54331DR 提供可编程慢启动功能，通过外接电容设置输出电压的上升时间，有效抑制上电冲击电流（In-rush Current），保护后级负载电路，提升系统可靠性。
3.5 完善的保护机制
过压瞬态保护（OVP）： 在启动和瞬态过程中防止输出电压过冲
逐周期电流限制： 实时检测并限制过载电流，保护芯片与负载
频率折叠（Frequency Foldback）： 短路时自动降低开关频率，降低功耗
热关断保护（Thermal Shutdown）： 结温过高时自动停止工作，防止热损坏
3.6 低关断电流
芯片在关断状态下的静态电流仅约 1μA，极大降低待机功耗，特别适合电池供电应用场景。
四、TPS54331DR 引脚功能说明
TPS54331DR 采用 8 引脚 SOIC 标准封装，各引脚功能如下：
引脚编号 | 引脚名称 | 功能描述 |
1 | BOOT | 自举电容引脚，接 0.1μF 陶瓷电容至 PH 脚 |
2 | VIN | 输入电源电压引脚（3.5V ~ 28V） |
3 | EN | 使能引脚，低于 1.25V 时关断，悬空时默认使能 |
4 | SS | 慢启动引脚，外接电容设置启动时间 |
5 | VSENSE | 电压反馈引脚，连接输出分压网络 |
6 | COMP | 误差放大器输出/PWM 比较器输入，接外部补偿网络 |
7 | GND | 接地引脚 |
8 | PH | 高侧 MOSFET 的源极引脚，外接续流二极管与电感 |
五、典型应用场景
TPS54331DR 凭借其宽输入范围、高集成度和丰富的保护功能，被广泛应用于以下领域：
工业自动化设备： PLC、伺服驱动器、传感器电源模块
通信基础设施： 路由器、交换机、网关等网络设备板载电源
消费电子产品： 平板电脑、便携式仪器、智能家居设备
汽车电子（非车规级）： 车载娱乐系统、ADAS 辅助电源
医疗仪器： 便携式诊断设备、监护仪器电源管理
测试与测量仪器： 示波器、信号发生器等精密仪器电源
六、PCB 设计注意事项
为确保 TPS54331DR 稳定可靠运行，在 PCB 设计时建议关注以下要点：
自举电容选型： BOOT 与 PH 引脚之间必须接 0.1μF 的 X7R 或 X5R 类型陶瓷电容，以确保高侧 MOSFET 门极驱动电压稳定。
输入去耦电容： 在 VIN 引脚附近放置足够容量的陶瓷电容，降低输入端高频噪声。
热管理设计： 虽然 SOIC 封装无裸露焊盘（PowerPAD），但应确保铜皮覆盖充足，改善散热路径。
布局紧凑： 功率环路（VIN-PH-二极管-GND）应尽量短而宽，减少寄生电感，降低 EMI 发射。
反馈网络： VSENSE 引脚的分压电阻应靠近芯片放置，走线远离开关节点（PH 引脚）以减小干扰。
七、与同系列产品对比
型号 | 最大输出电流 | 开关频率 | 封装 | 特点 |
TPS54331DR | 3A | 570kHz | SOIC-8 | 通用型，性价比高 |
TPS54360 | 3.5A | 可调 | SOIC-8 | 更宽输入，更高频率 |
TPS54232 | 2A | 570kHz | SOIC-8 | 低电流版本 |
TPS54620 | 6A | 500kHz | HVSSOP-20 | 大电流同步版 |
