    霍尔元件在电动自行车上的应用

    关于霍尔元件

    霍尔元件是根据霍尔效应的变化而被广泛应用的一种磁传感器。根据霍尔元件对磁场的不同变化和不同信号的输出,将其应用于与磁场有关的各种场合。电动自行车上使用的霍尔元件很多,其中最典型的是速度控制手柄、断电制动手柄和电动车的无刷电机。电动车霍尔元件

    霍尔元件在电动车调速转上的应用

    电动车的调速手柄是电动车的调速部分,它可以根据直线霍尔元件的输出电压变化来调节速度。虽然有许多转换方式,但工作原理是相同的。电动车的转弯范围在30到0度之间。

    电动车的旋转手柄上有三个引线:电源、地线、调速信号线,对应于线性霍尔元件的电压输入、地线和信号输出引脚。目前,霍尔元件型转向手柄的电动车多用于电动车。常用的电动车转把是线性霍尔元件.

    霍尔元件在电动车刹车上的应用

    电动车制动手柄的原理是在制动动作发生时将制动信号传递给控制器。当控制器接收到制动信号时,立即停止对电机的供电,以保护驾驶员的安全。电动车刹车时,必须立即反馈给无刷电机停止转动,因此电动车制动手柄一般采用单极霍尔元件和全极霍尔元件,响应速度快。

     电动车霍尔元件

    目前,电动制动手柄有两种方案。一种是使用开关式霍尔元件(根据霍尔接近或离开磁场输出高低电平)还有一种是机械式多用微动开关。霍尔制动手柄具有反馈快、抗恶劣环境、可靠性和稳定性好等优点,因此在高档电动车中主要采用单极霍尔元件和全极霍尔元件,具有较高的稳定性和可靠性。

     电动车霍尔元件

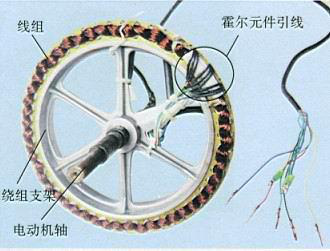

    霍尔元件在电动车无刷直流电机上的应用

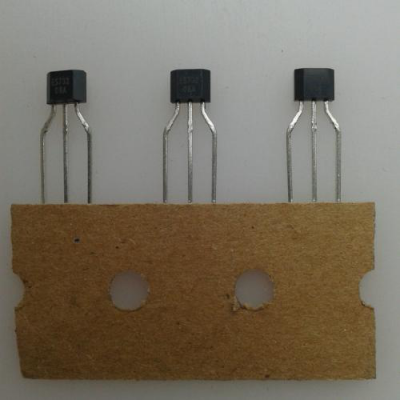

    霍尔元件是检测无刷直流电机无机械接触转子的主要功能。霍尔元件安装在定子上,转子是磁场。根据感应磁场,将霍尔元件输出到霍尔脉冲信号,并按一定顺序触发电子换向开关。电动车直流无刷电机一般使用的霍尔元件是ME40AF/ME141F/ME1881 等。
