一、型号概述

BGA824N6 E6329（完整订购型号：BGA824N6E6329XTSA1）是英飞凌科技（Infineon Technologies AG）旗下一款高性能前端低噪声放大器（LNA, Low Noise Amplifier），专门为全球导航卫星系统（GNSS）设计。该器件基于英飞凌先进的 B7HF 硅锗技术，在极小的芯片面积内实现了业界领先的噪声系数、高增益、高线性度和超低功耗。

1.1 产品定位与适用系统

BGA824N6 E6329 完美覆盖 1.164GHz–1.615GHz 频率范围，适用于以下全部主流 GNSS 卫星导航系统：

BGA824N6 可与所有主流 GNSS 芯片组配合使用，无需额外阻抗匹配网络，大大简化了设计流程。

1.2 封装与外形尺寸

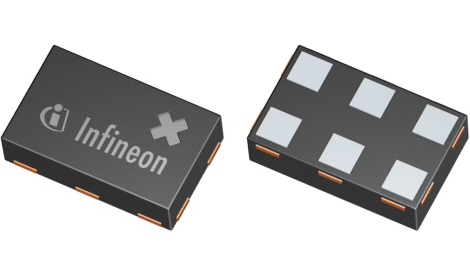

BGA824N6 E6329 采用 PG-TSNP-6-2 超小型无引线封装，芯片占板面积仅约 0.7mm × 1.1mm，高度极低，是目前市场上体积最小的 GNSS LNA 之一，尤其适合对尺寸有严格要求的便携式设备。

1.3 产品状态

BGA824N6E6329XTSA1处于 Active（批量生产） 状态，部分渠道标注该型号已停产，但实际上该器件目前仍在持续生产和供应中。英飞凌官方已将BGA824N6E6329XTSA1 定为当前有效版本。

1.4 历史版本演进 BGA824N6 → BGA824N6E6329XTSA1

该系列产品最初以 BGA824N6 命名（早期数据手册版本），随后在 OPN 层面演变为多个子型号：BGA824N6E6327XTSA1（原始常规版本）、BGA824N6SE6327XTSA1（RF Silicon MMIC 版本）。BGA824N6E6329XTSA1是当前有效版本，其技术规格与之前的 E6327 版本完全一致，因此两者在实际开发中完全可以通用。

⚠️ 型号注意事项：E6329 与 E6327 的差异仅仅存在于包装批次和 PCN（产品变更通知）记录层面，对产品的电气性能和应用无任何影响。

1.5 技术背景

GNSS 接收机从卫星接收到的信号极其微弱，通常低于热噪声基底。微弱信号必须首先通过低噪声放大器进行无失真的高增益放大，以克服后级混频器和基带处理电路引入的额外噪声。BGA824N6 E6329 仅需 1 颗外部匹配电感即可正常工作，在同类 GNSS LNA 中外围电路最为简洁。

二、核心应用场景

BGA824N6 E6329 的应用领域极为广泛，涵盖从消费电子到汽车电子的多个垂直行业。

2.1 智能手机与平板电脑

现代智能手机和平板电脑均标配 GNSS 定位功能，要求 LNA 同时具备 超低功耗、高增益、小体积 三大特性。BGA824N6 E6329 在这三个维度上均达到了极致，特别适合电池供电的移动终端应用。

2.2 可穿戴设备

智能手表、手环和追踪器等可穿戴对内部空间和功耗极度敏感。BGA824N6 E6329 所采用的小型化 TSNP-6-2 封装和 3.9mA 的消耗电流使得单节电池即可长时间工作。

2.3 车载导航与 Telematics

前装车载导航（IVI）、紧急呼叫系统（eCall）及 T-BOX 等车载设备需要 LNA 在 -40℃ 至 +85℃ 宽温范围内稳定工作。BGA824N6 E6329 完全满足 AEC-Q100 等级要求的工业应用环境，确保车辆在严寒或酷暑环境下仍能获得稳定、无间断的卫星锁定。

2.4 无人机与机器人

在无人机飞行控制、农业喷洒和自动巡检中，GNSS 信号强度随飞行高度和障碍物而剧烈变化。BGA824N6 具备高输入 1dB 压缩点和带外 IIP3，可以有效抑制机身马达或多旋翼桨叶产生的电磁干扰。

2.5 便携式导航设备与物联网定位终端

便携导航仪（PND）、共享单车定位模块以及物联网资产追踪器等设备均要求 GNSS 接收机在恶劣信号环境下仍保持良好性能和超低待机功耗。

· 内置数字开/关控制：BGA824N6 E6329 提供独立的 PON 使能引脚，由 1.0V 逻辑电平触发。当设备进入休眠或非导航模式时，MCU 可关闭 LNA 以减少功耗。

· 静电防护能力：所有引脚（包括天线输入引脚）均具备 2kV HBM（人体模式）ESD 保护，在物理装配和日常使用中显著强化了器件的抗静电破坏能力。

三、工作原理

3.1 核心架构与 SiGe 技术优势

BGA824N6 E6329 的核心是一个采用 硅锗双极-互补金属氧化物半导体 (SiGe BiCMOS) 工艺制造的多级放大单元。与传统的纯硅 CMOS 工艺相比，硅锗异质结双极晶体管 (SiGe HBT) 具有更低的基区电阻和更出色的高频特性，能够兼顾 极低噪声系数 (Low NF) 和 较高的增益线性度，同时保持良好的温度特性，使其在 1.5GHz 附近的 GNSS 频段拥有天然的性能优势。BGA824N6 基于英飞凌 B7HF Silicon Germanium technology 制造。

3.2 阻抗匹配与简洁的外围电路

射频输出匹配：BGA824N6 的 RF 输出引脚（AO）片上集成了 50Ω 阻抗匹配网络，输出端可以直接连接外部 50Ω 射频传输线（如连接至接收机芯片输入或声表面波滤波器 SAW），无需额外匹配元件，简化了射频前端的布局。

输入匹配：LNA 的输入端为高阻抗，需要连接一颗小感值的外置并联电感到电源 (VCC) 以实现与 GNSS 天线的共轭匹配。与外置串行电感方案相比，BGA824N6 采用的并联匹配网络可以在低噪声设计下同时提供 >14dB 的输入回波损耗，在不增加插入损耗的前提下实现了更高的信噪比。

3.3 节电管理机制

BGA824N6 拥有内置数字开/关电路，具体工作过程为：

· PON 引脚拉低时（逻辑 0）：器件处于完全关断状态，关断状态下的漏电流极小（微安级）。

· PON 引脚拉高时（逻辑 1）：器件完全开启，当前消耗电流稳定在 3.9mA，提供 17–19.5dB 的插入功率增益。

这使得系统软件可以根据 GNSS 使用场景动态控制电源，最大程度延长电池续航。

3.4 内部互连与射频路径

BGA824N6 E6329 采用非对称射频路径设计——从 AI 端口输入信号，经过 SiGe 放大核心增强信噪比和功率电平时序后，从 AO 端口输出到后级中频或混频器端口。射频接地极由 GND 引脚承担，射频路径中还嵌入了内置 ESD（Electrostatic Discharge，静电放电）二极管保护阵列以确保天线接口在遭受意外静电冲击时内部晶体管不受损坏。

四、技术参数详解

4.1 极限额定参数

⚠️ 注意：直流供电电压不要超过 3.6V，否则会破坏芯片内部的 SiGe 晶体管结构。由于 LNA 前级通常靠近 GNSS 天线，须在 PCB 布局时在 VCC 引脚附近配置合适的 RF 去耦电容以滤除电源纹波。

4.2 主要直流与射频电气特性

说明：增益典型值在 17.0dB 至 19.5dB 范围内因测试条件和批次略有浮动，均属器件正常指标范围。

·  低噪声系数：0.55dB–0.7dB 范围内，极小的噪声系数让卫星信号在进入接收机之前已获得信噪比提升。

·  高输入 1dB 压缩点：典型的 P1dB 高达 -9dBm 到 -6dBm，在面对来自附近手机天线的 1.8GHz 频段干扰时，BGA824N6 不会进入增益压缩状态，依然能保持高保真信号放大。

·  极低的功耗与快速切换：3.8mA–3.9mA 动态消耗电流，外加 PON 引脚实现的零功耗关断模式，对穿戴和物联网导航应用极为友好。高至 1.0V 逻辑高电平阈值可与 1.8V 低压 MCU 直连。

4.3 封装参数

4.4 环境与可靠性参数

4.5 关键特性汇总

✅ 宽频覆盖：1.164–1.615GHz，全面覆盖 GPS、GLONASS、北斗（BeiDou）、伽利略（Galileo）所有 L1 波段

✅ 出色灵敏度：最低至 0.55dB 的超低噪声系数

✅ 超高增益：典型增益 17.0dB–19.5dB，大幅提升弱信号的接收链路预算

✅ 极简外围：仅需 1 颗外部 SMD 元件（并联电感），射频输出已片内匹配 50Ω

✅ 内置关断模式：独立至 1.0V 逻辑电平使能，支持间歇式工作场景下的零功耗待机

✅ 小型化封装：TSNP-6-2（1.10 × 0.70mm）无引线封装，占板面积优于同类竞品

✅ 优良抗干扰性：+7dBm 的带外 IIP3，有效抑制蜂窝或蓝牙信号阻塞

✅ ESD 静电保护：2 kV HBM 防护能力，天线端更可靠

✅ 全 RoHS/绿色环保：满足无铅制造规范

五、FAQ（常见问题解答）

Q1：BGA824N6 E6329 是什么类型的器件？

A1： BGA824N6 E6329 是一款采用硅锗技术的前端低噪声放大器（LNA），专门为全球导航卫星系统设计，如 GPS、GLONASS、北斗和伽利略等卫星导航系统。

Q2：该器件的频率覆盖范围是多少？

A2： 该器件覆盖 1.164GHz 至 1.615GHz，涵盖了目前全球所有主要的 GNSS L1/E1 频段，可同时接收 GPS L1（1.57542GHz）、GLONASS L1（~1.602GHz）、北斗 B1（1.561098GHz）和伽利略 E1（1.57542GHz）的信号。

Q3：BGA824N6 E6329 的增益和噪声系数是多少？

A3： 增益典型值介于 17.0dB 至 19.5dB 之间，噪声系数介于 0.55dB 至 0.7dB 之间，同时实现了高增益和低噪声的均衡性能，可以最大程度改善接收机灵敏度。

Q4：BGA824N6 E6329 与BGA824N6E6327XTSA1 有什么区别？

A4： 两者在技术规格上完全相同，包括频率范围、增益、噪声系数、供电电压和封装尺寸等电气参数完全一致。BGA824N6E6329XTSA1是器件当前的有效版本，仅在产品包装版本、PCN（产品变更通知）批次记录上有所区别。在实际研发和生产设计中，两者可互相通用。

Q5：BGA824N6 E6329 的工作电压范围是多少？功耗如何？

A5： 该器件支持 1.5V 至 3.6V 的超宽工作电压范围，非常适用于 1.8V 和 3.3V 低压系统。使能状态下典型工作电流仅为 3.8mA 至 3.9mA。此外器件还内置 PON 关断控制引脚，关断时几乎为零功耗（nA 级漏电流），适合电池供电场景。

Q6：BGA824N6 E6329 需要多少外部元件？

A6： 器件所需外部元件极少，输出端已内部匹配 50Ω，可直接连接至后级接收机芯片（如射频开关或滤波器）；输入端只需一颗并联电感实现与天线的阻抗匹配。整体仅需 1 颗外围匹配电感和 1 颗电源滤波电容即可实现完整 LNA 功能。

Q7：BGA824N6 E6329 是否可以用于北斗系统？

A7： 完全可以。BGA824N6 采用宽频设计，其频率范围主动支持 1.561098GHz 的北斗 B1 频段，并可与北斗基带芯片组合使用。

Q8：BGA824N6 E6329 的 ESD 防护能力如何？是否需要额外 TVS 保护？

A8： BGA824N6 所有引脚均集成了片上 ESD 保护，AI 引脚（天线输入端）具备 2kV HBM 等级的 ESD 保护能力。在普通消费电子应用中无需额外加装 TVS 二极管。但在车载天线（外置天线）或户外基站等静电高发场景中，仍建议设计师预留 TVS 通路以备完整系统级认证通过。

Q9：BGA824N6 E6329 是否有评估板或参考设计？

A9： 英飞凌针对 BGA824N6 提供了专门评估板（BGA824N6BOARDTOBO1），在 3.3V 供电和 1.575GHz 频率下给出了完整的元器件布局、接地焊盘图与封装尺寸，并经过严格的板级匹配测试验证。用户可联系英飞凌官方代理商获取评估板。

Q10：BGA824N6 E6329 如何实现电路板布局的最佳性能？

A10： 设计测试建议：BGA824N6 官方评估板 PCB 采用 FR‑4 材质，在 1.164GHz 至 1.615GHz 的宽频范围内已全部实现 14dB（输入）和 17dB（输出）的匹配回损。用户实现此性能的关键在于：

·  平行 50Ω 微带线进出 LNA 的信号线宽预留约 0.35mm（基于 0.8mm 板厚标准）

·  接地焊盘必须首先打过孔直接延伸到第二层的地平面

·  输入端口放置并联电感到 VCC，输出端口串联 0Ω‑22Ω 到后级接收机（按测试目标优化）

·  字 PON 使能引脚默认连接 10kΩ 上下拉电阻到 GND（防止悬浮）
