在模拟电路设计中，运算放大器是最基础也是最关键的功能单元之一。无论是传感器微弱信号的放大、电源系统的电流检测，还是有源滤波器的构建，一颗性能稳定、供电灵活且成本可控的运放往往是整个电路成败的关键。TI德州仪器推出的LM358DR，正是全球电子工程师最为熟悉的双路通用运算放大器之一。它以3V至32V的超宽单电源供电范围、包含地电位的共模输入能力、0.7mA的低静态电流以及高度成熟的制造工艺，成为模拟信号调理领域经久不衰的工业标准器件。

作为TI德州仪器授权代理商，深圳市粤科源兴科技有限公司为您带来LM358DR的深度产品介绍，并提供大量原装现货，助力您的模拟电路设计高效落地。

一、产品概述

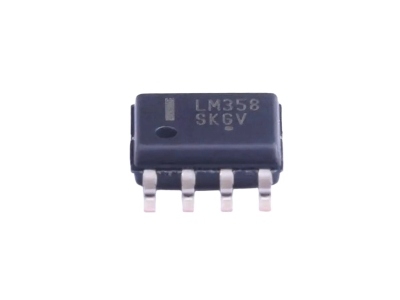

LM358DR是德州仪器（Texas Instruments）生产的双路通用运算放大器，属于行业标准LM358系列中的SOIC-8表面贴装封装版本。该器件内部集成了两个独立的高增益、内部频率补偿运算放大器，专为在宽电压范围内采用单电源供电而设计。其供电电压范围为3V至32V（单电源）或±1.5V至±16V（双电源），与绝大多数工业电源系统和电池供电设备兼容。

LM358DR的一个显著特点是其共模输入电压范围包含地电位，这意味着即使输入信号接近0V，器件仍然能够正常进行差分放大，非常适合处理来自传感器等仅产生正电压信号的单极性应用。输出级同样可以摆动至接近地电位，使单电源系统中的信号链路设计大为简化。此外，该器件在推荐工作条件下，电源电流与电源电压基本无关，保证了不同供电电压下的低功耗特性一致。

关键特性一览：

·        双路独立运放：单芯片集成两个运算放大器，节省PCB面积和BOM成本

·        宽电源范围：单电源3V~32V，双电源±1.5V~±16V

·        共模输入含地：支持近地信号直接感测，简化单电源设计

·        低静态电流：典型值0.7mA，适合电池供电设备

·        高开环增益：典型值100dB，提供精确的信号放大能力

·        单位增益稳定：内部频率补偿，无需外部补偿元件

·        低输入偏置电流：典型值20nA，适合高阻抗传感器接口

·        SOIC-8封装：表面贴装，适合自动化生产

二、工作原理

LM358DR的核心是运算放大器，一种具有高开环增益的差分电压放大器。其基本工作原理可以概括为：通过同相输入端（IN+）和反相输入端（IN-）接收差分信号，经过内部多级放大后，从输出端（OUT）输出放大后的电压信号。

内部结构：LM358DR内部每个运放单元由三部分组成。输入级采用差分放大器结构，负责感知两个输入端之间的微小电压差，并将其转换为内部差分电流信号。差分结构赋予器件较高的共模抑制比（典型值80dB），能够有效抑制两个输入端共有的噪声信号。增益级是决定开环增益的核心部分，通过多级放大电路将输入级的差分信号进一步放大，LM358DR的典型开环增益可达100dB，确保了闭环应用中的高精度放大特性。输出级采用推挽结构，能够提供足够的输出电流（典型值20mA），同时保持较低的输出阻抗，从而支持较大的负载驱动能力。

负反馈机制：在实际应用中，LM358DR几乎总是工作在闭环状态下，通过外部电阻网络将输出信号的一部分反馈至反相输入端。负反馈使得闭环增益仅由外部电阻的比值决定，而与运放本身的开环增益无关，从而实现了精确、可预测的放大倍数。这种机制也是构建同相放大器、反相放大器、电压跟随器、有源滤波器和积分器等各类功能电路的基础。

单电源工作的特殊考量：在单电源供电模式下，LM358DR的输入共模范围可低至地电位（0V），但高侧共模范围有限，在5V供电时仅保证支持至3V左右。设计时需注意输入信号不要超出此范围，否则可能导致输出相位反转。输出摆幅虽然可以接近地电位，但无法完全达到正电源轨，典型高侧输出摆幅约为VCC-1.5V，这是设计中需要预留裕量的关键点。

三、详细技术参数

以上参数综合整理自TI官方数据手册及主流分销商技术资料。

四、核心应用场景

1. 传感器信号调理

LM358DR在传感器接口电路中应用极为广泛。无论是温度传感器（如PT100、LM35）、压力传感器还是光电传感器，其输出的微弱信号通常需要经过放大和滤波才能被ADC有效采集。LM358DR的高输入阻抗（低偏置电流仅20nA）不会对高阻抗传感器造成负载效应，其包含地电位的共模输入范围则允许直接连接单极性传感器输出。在PT100温度测量电路中，常采用LM358DR构建两级放大电路，前级增益约10倍，后级约3倍，既保证了足够的信号幅度，又避免了单级过高增益带来的非线性误差。

2. 电源管理与电流检测

在电源设计中，LM358DR常用于基准电压生成、过压/欠压保护以及电流检测电路。其宽电源范围使其能够直接由未稳压的直流母线供电，简化了辅助电源设计。在恒压恒流（CV/CC）电源方案中，LM358DR的一个运放可用于电压反馈环路，另一个用于电流反馈环路，配合TL431等基准源实现精确的恒压恒流控制。低边电流检测电路也是LM358DR的典型应用，通过差分放大器结构检测分流电阻两端的压降，增益可通过外部电阻灵活设定。

3. 有源滤波器

LM358DR可用于构建低通、高通和带通有源滤波器。在传感器信号调理链路中，低通滤波器用于滤除高频噪声，带通滤波器用于提取特定频段的信号。设计时需注意，LM358DR的单位增益带宽为700kHz（B版本为1.2MHz），滤波器的截止频率建议不超过200kHz，否则运放自身的频率滚降特性会导致滤波响应变形。

4. 音频前置放大

LM358DR可作为音频信号的前置放大器，为后续功率放大电路提供稳定的信号输入。其低失真和低噪声特性虽然不属于音频专用运放级别，但对于对讲机、报警器、玩具等对音质要求不苛刻的消费类音频产品而言，LM358DR以极低的成本提供了足够的性能。典型应用中，一个运放单元作为前级电压放大，另一个作为缓冲隔离级，提高带负载能力。

5. 电压比较与电平检测

虽然LM358DR不是专用比较器，但在许多低速比较应用中仍被广泛使用。其输出可以摆动至接近地电位，配合上拉电阻可直接驱动逻辑电路。在过压保护、窗口比较器和迟滞比较器等电路中，LM358DR的两个独立运放单元可以构建完整的双路比较功能。需要注意的是，LM358DR的输出翻转速度受限于0.3V/μs的压摆率，不适合高速比较应用。

五、FAQ 常见问题解答

Q1：LM358DR与LM358N、LM358DT有什么区别？

三者属于同一LM358系列，功能相同，主要区别在于封装形式。LM358DR采用SOIC-8表面贴装封装，适合自动化生产和高密度PCB设计；LM358N为DIP-8直插封装，常用于原型开发和实验；LM358DT为TSSOP封装，体积更小，适合超紧凑设计。三者在电气性能上基本一致，可根据生产方式和空间需求选择。

Q2：LM358DR能否在单电源3.3V下正常工作？

可以。LM358DR的最小单电源电压为3V，3.3V供电在规格范围之内。但需要注意，在3.3V供电时，输入共模范围的上限约为VCC-2V=1.3V，输出高侧摆幅约为VCC-1.5V=1.8V。如果输入信号超过1.3V或需要输出接近3.3V的电压，则应选用轨到轨输入输出（RRIO）运放，或适当提高供电电压。

Q3：LM358DR的输出为什么不能达到电源正轨？

LM358DR的输出级采用推挽结构，但高侧输出管的饱和压降导致输出无法完全达到正电源轨，典型高侧摆幅为VCC-1.5V。这是LM358系列的固有特性，并非缺陷。如果应用需要输出接近电源轨的电压，可选用LM358B（改进版本）或轨到轨输出运放。在多数传感器信号调理应用中，1.5V的输出裕量通常不会造成问题。

Q4：LM358DR的输入共模范围是多少？超出会怎样？

LM358DR的共模输入范围包含地电位（0V），可以低至负电源轨；但高侧共模范围有限，通常为VCC-2V。如果输入信号超出此范围，可能导致输出相位反转——即输入电压过高时，输出反而向负方向摆动，造成控制逻辑混乱。设计时应确保输入信号在推荐共模范围内，必要时通过电阻分压或电平移位将信号调整至合适范围。

Q5：如何降低LM358DR的噪声和失调影响？

可以从以下几个方面优化：①在电源引脚附近放置0.1μF陶瓷去耦电容，滤除电源噪声；②输入端串联小电阻（如100Ω）并配合对地电容构成低通滤波；③选用1%精度的反馈电阻，减小增益误差；④对于失调敏感的应用，可通过外部调零电路补偿输入失调电压；⑤保持PCB布局对称，输入走线尽量短且远离噪声源。

Q6：LM358DR的供货情况如何？

深圳市粤科源兴科技有限公司是TI德州仪器授权代理商，长期稳定供应LM358DR原厂正品，目前该型号拥有充足现货库存。我们可提供样片测试、参考设计和选型建议等配套技术支持。欢迎随时联系我们获取最新报价和技术资料。

六、现货供应与采购支持

深圳市粤科源兴科技有限公司作为TI德州仪器授权代理商，专业供应LM358DR等全系列运算放大器产品。我司LM358DR常备大量现货，可支持当天或次日发货，满足您从研发样品验证、小批量试产到规模量产的各阶段需求。

我们不仅提供原厂正品和具有竞争力的价格，还配有经验丰富的FAE团队，可为您提供运放选型对比、电路设计优化和PCB布局建议等技术咨询。无论您需要单件样品、剪切带还是整盘卷带采购，深圳市粤科源兴科技有限公司都将以可靠的产品品质和高效的交付服务，助力您的模拟电路设计顺利推进。

欢迎广大工程师和采购人员随时联系我们，获取最新报价、产品手册或申请免费样品。
