在无刷直流电机（BLDC）驱动、位置反馈和转速测量等应用中，稳定可靠的磁场检测是系统精准运行的关键。随着汽车电子、工业自动化和智能家居对位置传感方案的要求不断提高，一颗能在严苛环境下保持高精度输出的霍尔锁存器成为工程师的理想之选。Allegro MicroSystems推出的A1221LLHLX-T斩波稳定型霍尔效应锁存器，以高灵敏度磁响应、宽工作电压范围和卓越的温度稳定性，广泛用于直流无刷电机换向、编码器与接近开关等各类位置传感场合。

作为Allegro MicroSystems授权代理商，深圳市粤科源兴科技有限公司为您带来A1221LLHLX-T的深度产品介绍，并提供大量原装现货，助力您的传感方案快速落地。

一、产品概述

A1221LLHLX-T是Allegro MicroSystems推出的一款斩波稳定型霍尔效应锁存器，属于A1221系列中的高灵敏度车规级产品。该器件采用三线制开漏输出，当磁场南极（S极）靠近芯片正面超过工作点（BOP）时，输出低电平；当磁场北极（N极）靠近超过释放点（BRP）时，输出高电平。其斩波稳定结构可有效抵消霍尔元件固有的温漂和应力影响，在-40℃至150℃的宽温度范围内保持稳定的磁切换点，确保长期一致性。

关键特性一览：

• 高灵敏度：典型操作点BOP = +90 Gs（高斯），释放点BRP = -90 Gs，适合弱磁检测

• 宽供电电压：3.0V至24V，可直接用于电池和工业电压轨

• 斩波稳定技术：消除运放失调，保证温度和时间稳定性

• 快速上电：上电时间典型值仅25 μs

• 开漏输出：兼容各类上拉电压，便于电平匹配

• 车规级温度范围：-40℃至150℃（后缀L），符合AEC-Q100认证

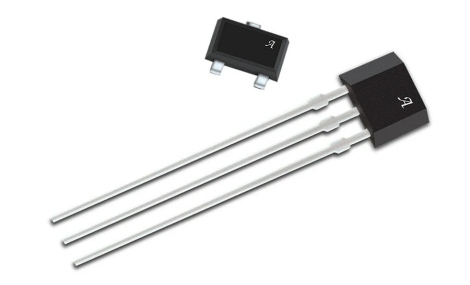

• 紧凑封装：SOT-23W（3引脚）表面贴装，适合高密度布局

二、工作原理

A1221LLHLX-T基于霍尔效应原理：当电流通过半导体霍尔薄片，并在垂直于薄片方向施加磁场时，霍尔片两端会生成与磁场强度成正比的微小电压。该电压经过片内放大器放大、斩波调制解调及滞回比较器处理，最终驱动输出级。

斩波稳定机制是A1221系列的核心技术。传统霍尔传感器的放大器失调会随温度和时间漂移，导致磁切换点偏移。Allegro采用斩波技术，将霍尔电压先调制到高频载波，放大后再解调回基带，从而将运放的低频失调噪声移至斩波频率之外并滤除，使传感器在整个温度和寿命周期内保持高度稳定的磁工作点，操作点漂移显著减小。

输出级为N沟道开漏结构，可灌入最大25mA电流。用户需在输出引脚与电源之间连接一个上拉电阻，当无磁场或N极作用时，输出为高电平（由上拉电阻拉高）；当S极磁场超过BOP时，输出管导通，输出变低电平。锁存器特性意味着磁场必须越过反向阈值（BRP）才能切换回高电平，实现了对磁极方向的记忆，尤其适用于交替磁极转子的换向控制。

三、详细技术参数

四、核心应用场景

1. 无刷直流电机（BLDC）换向

这是A1221LLHLX-T最典型的应用场景。在BLDC电机中，转子磁铁的N/S极交替经过霍尔锁存器表面，A1221输出高低电平变化的方波信号，微控制器据此决定换相时刻。其稳定的磁切换点和宽温度范围，可保证在发动机舱、电动工具等高温环境下准确换向，避免失步与转矩波动。

2. 汽车电子位置检测

在车窗防夹、天窗位置、座椅位置记忆、油门/刹车踏板位置等场合，采用磁铁加霍尔锁存器的非接触式方案具有高可靠性和长寿命。A1221的24V宽压供电可直接对接汽车蓄电池轨，省去额外的稳压电路。AEC-Q100认证确保其在汽车严苛环境下的可靠性。

3. 工业旋转编码器与流量计量

在工业自动化中，通过旋转多极磁环与A1221配合，可构成增量式编码器，输出正交方波用于测量转速与方向。其斩波稳定特性使输出脉冲占空比和相位非常稳定，配合滞回窗口有效抑制机械振动引起的误触发。同时，也可用于流量计的叶轮旋转计数，实现准确的流量检测。

4. 家电与智能设备

在智能锁、冰箱门开关检测、电动窗帘轨道位置检测等家电应用中，A1221的微功耗、小尺寸和宽温度工作范围使其易于集成，并且开漏输出可方便地与3.3V或5V逻辑连接，实现低成本的可靠位置传感。

五、FAQ 常见问题解答

Q1：A1221是锁存器还是开关？与普通霍尔开关有什么区别？

A1221是一款锁存器。它需要交替施加南极和北极磁场才能改变输出状态：南极（S）使输出变低，北极（N）使输出变高。而普通单极开关只需一种极性的磁场即可导通，另一种极性不会改变状态，移除磁场后自动关断。双极锁存更适合配合旋转多极磁环或交替磁铁实现位置锁存。

Q2：上拉电阻如何选择？不接可以吗？

A1221为开漏输出，必须外接上拉电阻才能输出高电平。电阻值通常在1kΩ至10kΩ之间，根据输出电流、上升时间和功耗折中选择。对于高速应用（如BLDC换向），建议采用1kΩ至2.2kΩ，保证快速上升沿；对低功耗场合，可选用10kΩ减小静态电流。切勿直接接到GND或悬空。

Q3：A1221LLHLX-T的灵敏度是固定的吗？能否调节工作点？

磁工作点BOP/BRP是器件出厂时固定的，无法通过外部元件调节。A1221系列中有不同灵敏度等级后缀，LLHLX-T代表高灵敏度等级，BOP典型值为90Gs。如果应用磁场较弱，可选择A1221系列中更高灵敏度的型号（如A1220等）或者调整磁铁大小与距离。

Q4：传感器输出振荡、产生毛刺怎么办？

可采取以下措施：①在靠近芯片VCC与GND引脚处放置0.1μF的陶瓷去耦电容；②若信号线上有噪声，在输出端增加小电容（如数百pF）进行滤波，但会降低响应速度；③确保机械结构无高频振动，滞回窗口通常能抑制一般振动，但剧烈抖动可能越过磁滞区间，需从结构加固。

Q5：A1221LLHLX-T能否在3.3V系统中使用？

可以。供电电压最低为3.0V，3.3V系统完全适用。输出端上拉电阻也可以接到3.3V，实现与低压MCU的直接接口。

Q6：A1221LLHLX-T的“LLHLX-T”分别代表什么？

• LL：表示工作温度范围 -40℃ 至 +150℃

• HL：可能标识封装和灵敏度等级（SOT-23W封装，高灵敏度）

• X：每卷包装数量标识（通常X表示3000pcs/卷）

• T：卷带包装（Tape and Reel）

六、现货供应与采购支持

深圳市粤科源兴科技有限公司是Allegro MicroSystems授权代理商，长期稳定供应A1221LLHLX-T原厂正品，目前该型号拥有充足的现货库存，支持快速发货。我们同时配有经验丰富的FAE技术团队，可提供霍尔传感方案选型、磁场仿真建议、参考设计等技术支持，帮助您快速完成产品开发与量产。

无论您是研发样片申请、小批量试产，还是大规模量产采购，我们都能提供具有竞争力的报价和灵活的交货方式。欢迎广大工程师和采购人员联系我们，获取最新报价、产品资料或免费样品。
