在汽车电机控制、工业自动化设备和电池供电系统中，霍尔开关需要在宽温度范围、电气噪声和机械振动的多重考验下，快速、稳定地输出位置信号。对于需要短上电时间、低噪声运行和简捷外围电路的应用，连续时间（Continuous-Time）霍尔开关往往比斩波稳定型方案更具优势。Allegro MicroSystems推出的A1106LUA-T，正是一款基于BiCMOS连续时间技术的单极霍尔效应开关。它以3.8V至24V的宽供电范围、典型340G的操作点、25mA开漏输出以及-40°C至+150°C的扩展温度能力，为汽车和工业电机换向、位置检测等应用提供了一款响应快速、外围简洁、经过车规验证的可靠方案。

作为Allegro授权代理商，深圳市粤科源兴科技有限公司为您带来A1106LUA-T的深度产品介绍，并备有充足现货，助力您的磁传感设计快速获得原厂正品器件。

一、产品概述

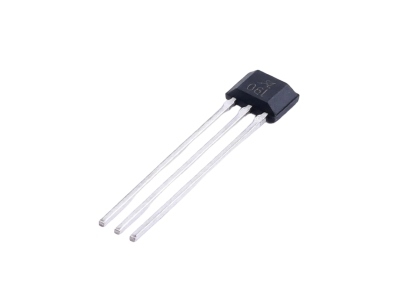

A1106LUA-T是Allegro A110x系列连续时间单极霍尔效应开关中的3引脚SIP通孔封装版本（后缀“UA”代表Ultra Mini SIP）。该系列是Allegro经典的312x和314x单极开关系列的下一代替代产品，采用BiCMOS工艺制造，在单一硅芯片上集成了电压调节器、霍尔电压发生器、小信号放大器、施密特触发器和NMOS输出晶体管。

与斩波稳定型霍尔开关不同，A1106LUA-T采用连续时间工作方式，器件在封装后无需复杂的片上失调消除算法即可实现快速的上电稳定时间和较高的频率响应。其独特的霍尔元件几何结构和低失调放大器设计，有效抑制了封装应力、温度波动和热应力引起的残余失调电压，在整个工作温度范围内保持稳定的磁开关特性。该器件通过AEC-Q100汽车级认证，具备反向电池保护、±30V绝对最大电压额定值以及稳健的EMC性能，无需额外外部元件即可在严苛的汽车和工业环境中可靠工作。

关键特性一览：

·        连续时间技术：快速上电时间，低噪声运行，适合需要快速响应的应用

·        宽供电范围：3.8V至24V，集成稳压器无需外部稳压

·        单极磁响应：南极磁场触发，典型操作点340G，释放点240G

·        高输出能力：开漏输出，灌电流最大25mA

·        车规级温度：-40°C至+150°C，通过AEC-Q100认证

·        全面保护：反向电池保护，±30V绝对最大电压额定值

·        通孔封装：3引脚Ultra Mini SIP，适合穿孔安装和原型验证

二、工作原理

A1106LUA-T是一款单极霍尔效应开关。其工作基于霍尔效应：当电流通过半导体霍尔元件，并施加垂直于元件表面的磁场时，元件两端产生与磁场强度成正比的霍尔电压。

连续时间信号链：与斩波稳定型器件不同，A1106LUA-T的信号链以连续方式处理霍尔电压。霍尔电压经小信号放大器放大后，直接送入施密特触发器，与内部精密的开关阈值进行比较，最终驱动NMOS开漏输出级。这种架构省去了斩波调制与解调环节，使器件具备了更短的上电稳定时间和更高的频率响应能力，特别适合电池管理、间歇供电等需要快速唤醒的应用场景。

单极开关行为：当南极磁场强度垂直于封装表面并超过工作点BOP（典型值340G，最大430G）时，输出导通（拉低至饱和电压VOUT(SAT)）；当磁场强度降低至释放点BRP（典型值240G，最小160G）以下时，输出关断（高阻态）。BOP与BRP之间的差值即为磁滞（典型值约100G），这一内置磁滞窗口能够确保输出在存在机械振动和电气噪声的情况下依然干净利落地切换，避免误触发。

供电与保护：片内集成稳压器允许器件在3.8V至24V的宽输入范围内正常工作，无需外部稳压电路。广泛的板载保护电路使器件能够承受±30V的绝对最大电压，为汽车和工业电机换向应用提供了出色的保护，且无需添加外部元件。反向电池保护功能则防止电源极性接反时损坏器件。

三、详细技术参数

四、核心应用场景

1. 汽车电机换向与位置检测

A1106LUA-T的车规级温度范围（-40°C至+150°C）和AEC-Q100认证，使其成为汽车电机控制的可靠选择。典型应用包括车窗升降、天窗、座椅调节、雨刮电机等车身电机的换向与限位检测。连续时间技术带来的快速上电响应，特别适合汽车系统中间歇供电或低占空比工作的场景。±30V的绝对最大电压额定值和反向电池保护，使其能够从容应对汽车电气环境的瞬态冲击。

2. 工业电机驱动与转速检测

在工业风扇、泵类、传送带和自动化设备中，A1106LUA-T可用于电机换向、转速测量和位置反馈。其3.8V至24V的宽供电范围直接兼容5V、12V和24V工业控制电压，无需额外稳压。100G左右的磁滞窗口有效抑制机械振动引起的误动作，输出干净的数字方波信号。

3. 电池供电与低占空比应用

连续时间霍尔开关的核心优势之一是短上电时间。在电池管理系统或由微控制器以低占空比间歇供电的设备中，A1106LUA-T能够在上电后迅速输出有效信号，减少系统唤醒后的等待时间，从而降低平均功耗。这一特性使其适合便携式仪器、无线传感器节点等对能效敏感的应用。

4. 接近与限位检测

在气缸位置反馈、安全门锁、阀门开闭检测等通用磁传感场景中，A1106LUA-T的单极开关特性（仅需南极磁场触发）简化了磁路设计。通孔SIP封装便于在现有穿孔板上安装和更换，散装包装（500件/袋）也适合小批量生产和维修备件。

5. 替代经典312x/314x系列

A1106LUA-T是Allegro经典312x和314x系列单极开关的下一代替代产品。对于仍在维护旧平台或寻求更优温度特性、更强保护能力的项目，该器件提供了一条经过验证的升级路径，在保持单极开关功能的同时改善了封装应力补偿和整体可靠性。

五、FAQ 常见问题解答

Q1：A1106LUA-T与A1220LUA-T（斩波稳定锁存器）有什么区别？该如何选择？

两者在磁响应类型和工作方式上存在本质区别。A1106LUA-T是单极开关：仅需南极磁场即可触发导通，移除磁场后自动关断，适合检测单一方向的磁体接近或电机单相位置。A1220LUA-T是锁存器：需要交替施加南极和北极磁场才能切换状态，磁场移除后保持记忆，适合检测交替磁极转子的旋转方向和换向。此外，A1106采用连续时间技术（快速上电、高频响），A1220采用斩波稳定技术（更低失调、更宽温稳定）。选型时根据磁路结构（单极 vs 交替多极）和系统对上电时间/功耗的要求来决定。

Q2：单极开关和锁存器在输出行为上有什么直观差异？

单极开关（如A1106LUA-T）的行为类似“有磁即通、无磁即断”：南极磁场超过BOP时输出拉低，磁场降至BRP以下时输出恢复高阻。锁存器则像“记忆开关”：南极触发后即使磁场消失也保持导通，必须由北极磁场才能复位。在旋转磁环检测中，单极开关每转一圈只输出一个脉冲（若只用一个磁极），而锁存器每遇到一个交替磁极就切换一次状态，更适合测量转速和方向。

Q3：A1106LUA-T的340G操作点在实际应用中如何理解？

340G（高斯）是器件在典型条件下的磁触发阈值。实际触发点可能在180G至430G之间（数据手册给出的范围）。设计磁路时，应确保磁体在最差条件（最高温度、最大气隙、磁体老化）下仍能提供大于430G的南极磁场以保证可靠导通，并在磁场撤除后确保降至160G以下以保证可靠关断。建议留出足够的磁路裕量，必要时通过实测验证。

Q4：输出端需要外接上拉电阻吗？

需要。A1106LUA-T为开漏输出，必须外接上拉电阻至合适的逻辑电平（通常为3.3V或5V），才能输出高电平。电阻值根据所需的上拉电流和上升时间选择，典型范围为1kΩ至10kΩ。开漏结构的好处是输出电平可灵活匹配后级MCU或逻辑电路的供电电压。

Q5：该型号的供货状态如何？是停产了吗？

不同分销平台对A1106LUA-T的生命周期状态标注存在差异：部分平台显示为“Active”或“Production”，也有平台标记为“停产”。这种信息不一致通常反映该型号已进入生命周期后期，原厂持续供货能力可能逐步收紧。建议以Allegro官方或授权代理商的最新确认信息为准。深圳市粤科源兴科技有限公司作为Allegro授权代理商，目前备有A1106LUA-T的现货库存，可满足即时采购需求。对于有长期持续需求的项目，建议尽早与我们沟通锁定库存或探讨同系列替代型号。

六、现货供应与采购支持

深圳市粤科源兴科技有限公司作为Allegro授权代理商，专业供应A1106LUA-T等全系列Allegro霍尔效应传感器产品。我司A1106LUA-T常备现货，可支持当天或次日发货，为您提供原厂正品和具有竞争力的价格。

我们还可协助您进行霍尔传感器选型对比（单极开关与锁存器、连续时间与斩波稳定、封装与温度等级匹配）、磁路设计建议以及PCB布局优化等技术咨询。鉴于该型号生命周期状态存在不同标注，对于有长期供货规划的项目，建议尽早与我们联系确认库存和替代方案。无论您需要单件样品、散装（500件/袋）还是批量采购，深圳市粤科源兴科技有限公司都将以可靠的原厂品质和高效的交付服务，助力您的磁传感项目顺利推进。

欢迎广大工程师和采购人员随时联系我们，获取最新报价、产品手册或申请免费样品。
