在汽车电机控制、工业编码器和BLDC换向系统中，霍尔锁存器需要在宽温度范围、机械应力和电气噪声的多重考验下，持续输出精确的磁切换信号。传统霍尔器件在高温下容易出现磁工作点漂移，导致换向时序失准或位置检测误判。Allegro MicroSystems推出的A1220LUA-T，是一款基于斩波稳定技术的精密霍尔效应锁存器。它以3V至24V的宽供电范围、对称的±40G磁开关点、-40°C至+150°C的扩展温度能力以及25mA开漏输出，为严苛环境下的磁传感应用提供了一款经过车规验证的可靠方案。

作为Allegro授权代理商，深圳市粤科源兴科技有限公司为您带来A1220LUA-T的深度产品介绍，并备有充足现货，助力您的磁传感设计快速获得原厂正品器件。

一、产品概述

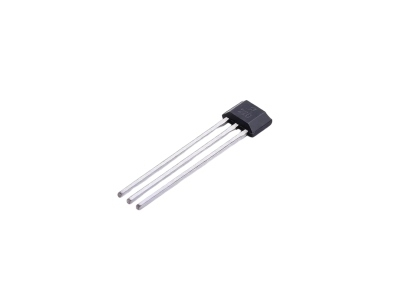

A1220LUA-T是Allegro A1220系列斩波稳定精密霍尔效应锁存器中的3引脚SIP通孔封装版本（后缀“UA”代表Ultra Mini SIP）。该器件内部集成了电压调节器、霍尔电压发生器、小信号放大器、斩波稳定电路、施密特触发器和短路保护开漏输出，所有功能集成于单一硅芯片上。

A1220系列的核心价值在于动态失调消除技术。传统霍尔传感器在器件塑封、温度变化和热应力作用下会产生残余失调电压，导致磁开关点偏移。A1220LUA-T通过斩波稳定技术持续校正这一失调，使其在-40°C至+150°C的整个温度范围内保持精确且可重复的磁切换特性。该器件通过AEC-Q100汽车级认证，具备对称锁存开关点、抗物理应力、卓越温度稳定性、输出短路保护、低至3V的非稳压电源工作能力以及反电池保护等特性。

关键特性一览：

·        斩波稳定技术：动态消除失调，宽温范围内磁开关点稳定

·        宽供电范围：3V至24V，低至3V可在非稳压电源下工作

·        对称锁存开关点：典型工作点（BOP）+40Gs，释放点（BRP）-40Gs

·        高输出能力：开漏输出，灌电流最大25mA

·        车规级温度：-40°C至+150°C，通过AEC-Q100认证

·        全面保护：输出短路保护、反电池保护

·        通孔封装：3引脚Ultra Mini SIP，适合穿孔安装和原型验证

二、工作原理

A1220LUA-T是一款双极性霍尔效应锁存器。其工作基于霍尔效应：当电流通过半导体霍尔元件，并施加垂直于元件表面的磁场时，元件两端产生与磁场强度成正比的霍尔电压。

内部信号链：霍尔电压首先经过小信号放大器放大，随后进入斩波稳定电路。该电路通过高频调制与解调技术，将放大器的低频失调和1/f噪声搬移至斩波频率之外并滤除，从而保留纯净的磁场相关信号。处理后的信号送入施密特触发器，与内部精密的开关阈值进行比较，最终驱动开漏输出级。

锁存器行为：与单极开关不同，锁存器需要交替施加两种极性的磁场才能改变输出状态。当南极（S极） 磁场强度超过工作点BOP（典型值+40Gs）时，输出导通（拉低）；当北极（N极） 磁场强度超过释放点BRP（典型值-40Gs）时，输出关断（高阻态）。磁场移除后，输出保持上一次的状态不变，直到相反极性的磁场再次越过对应阈值。这种“记忆”特性使其非常适合检测交替磁极转子的位置和方向。

供电与保护：片内电压调节器允许器件在3V至24V的宽输入范围内正常工作，无需外部稳压。低至3V的工作能力为3.3V系统提供了直接兼容性，也允许在电源引脚串联外部电阻以增强对高压瞬态事件的防护。输出级具备短路保护，反电池保护功能则防止电源极性接反时损坏器件。

三、详细技术参数

四、核心应用场景

1. 汽车电机与执行器位置检测

A1220LUA-T的车规级温度范围和AEC-Q100认证，使其成为汽车车身电机控制的可靠选择。典型应用包括车窗升降、天窗、座椅调节、后备箱/车门/举升门电机的位置与限位检测。锁存器通过感应电机轴端或传动机构上的交替磁极，向ECU提供精确的换向或停止信号，宽温稳定性确保在发动机舱高温或冬季低温下依然可靠工作。

2. BLDC电机换向与编码器

在无刷直流电机（BLDC）和工业编码器中，A1220LUA-T用于检测转子磁极位置，为换向提供触发信号。其对称的±40G开关点和45G磁滞窗口，能够有效抑制机械振动和磁场噪声引起的误触发，输出占空比稳定的方波信号。800kHz的带宽支持较高的转速测量范围。

3. 电子助力转向（EPS）

电子助力转向系统需要高可靠性的位置和速度传感。A1220LUA-T的斩波稳定技术消除了温漂和应力引起的失调，使其在转向系统的宽温度循环中保持角度信号的一致性。反电池保护和输出短路保护进一步提升了系统在汽车电气环境中的鲁棒性。

4. 工业电机与速度/转速检测

在工业风扇电机、泵类和自动化设备中，A1220LUA-T可用于转速测量和位置反馈。其通孔SIP封装便于在现有穿孔板上安装和更换，3V至24V的宽供电范围兼容多种工业控制电压（5V、12V、24V），无需额外稳压电路。

5. 接近与磁场传感

除电机控制外，该器件还可用于气缸位置反馈、安全门锁检测、磁体接近检测等通用磁传感场景。斩波稳定带来的低失调特性，使其能够可靠检测微弱的磁场变化，并输出干净的数字信号。

五、FAQ 常见问题解答

Q1：A1220LUA-T与A1221LLHLX-T有什么区别？

两者同属A1220/A1221/A1222/A1223系列斩波稳定霍尔锁存器，核心架构和斩波技术相同。主要区别在于封装和灵敏度等级。A1220LUA-T为3引脚Ultra Mini SIP通孔封装（后缀UA），适合穿孔安装；A1221LLHLX-T为SOT-23W表面贴装封装（后缀LH），适合高密度SMT产线。选型时根据生产方式和PCB空间选择封装即可，电气性能可根据数据手册的具体等级进行对比。

Q2：锁存器和单极霍尔开关在使用上有什么区别？

锁存器需要交替施加南极和北极磁场才能切换输出状态，磁场移除后状态保持不变。单极开关只需一种极性的磁场即可导通，移除磁场后自动关断。在检测旋转多极磁环或交替磁极转子时，锁存器能够利用其“记忆”特性稳定输出方波，而单极开关会在每次磁场归零时误动作。A1220LUA-T作为锁存器，是电机换向和方向检测的专用选择。

Q3：3V供电时需要注意什么？

A1220LUA-T可在低至3V的非稳压电源下工作，这使其可直接用于3.3V系统。在3V供电时，器件仍能保持规定的磁开关点和输出能力。如果电源线上存在高压瞬态风险，可以在电源引脚串联一个外部电阻来分担电压，增强保护效果，同时利用片内调节器维持内部电路正常工作。

Q4：输出端需要外接上拉电阻吗？

需要。A1220LUA-T为开漏输出，必须外接上拉电阻至合适的逻辑电平（通常为3.3V或5V），才能输出高电平。电阻值根据所需的上拉电流和上升时间选择，典型范围为1kΩ至10kΩ。开漏结构的好处是输出电平可灵活匹配后级MCU或逻辑电路的供电电压。

Q5：如何降低输出噪声和误触发？

建议在电源引脚与地之间靠近器件放置一个0.1μF的旁路电容，以滤除电源噪声和斩波稳定电路产生的高频噪声。此外，确保磁体与传感器之间的气隙稳定，避免机械振动引起磁场抖动。45G的磁滞窗口本身已提供了一定的抗抖动能力，但在强振动环境中，合理的机械固定和磁路设计同样重要。

Q6：A1220LUA-T的供货情况如何？

深圳市粤科源兴科技有限公司是Allegro授权代理商，长期稳定供应A1220LUA-T原厂正品。目前该型号我司备有充足现货，可支持快速发货，满足从研发样品验证、小批量试产到规模量产的各阶段需求。欢迎随时联系我们确认实时库存和最新报价。

六、现货供应与采购支持

深圳市粤科源兴科技有限公司作为Allegro授权代理商，专业供应A1220LUA-T等全系列Allegro霍尔效应传感器产品。我司A1220LUA-T常备现货，可支持当天或次日发货，为您提供原厂正品和具有竞争力的价格。

我们还可协助您进行霍尔传感器选型对比（锁存器与开关、封装与温度等级匹配）、磁路设计建议以及PCB布局优化等技术咨询。无论您需要单件样品、散装（每袋500件）还是批量采购，深圳市粤科源兴科技有限公司都将以可靠的原厂品质和高效的交付服务，助力您的磁传感项目顺利推进。

欢迎广大工程师和采购人员随时联系我们，获取最新报价、产品手册或申请免费样品。
