在现代数据中心、通信基带、新能源汽车BMS（电池管理系统）以及各类精密电源管理电路中，对电流、电压和功耗进行实时、高精度的数字化监控，是保证系统安全与提升能源效率的关键。由全球模拟芯片巨头德州仪器（Texas Instruments/TI）推出的 INA226AIDGSR，正是电流与功率监视器领域无可争议的明星产品。
它是一款集成了 16位高分辨率 ADC 的分流（Shunt）与总线电压监视器，能够通过 I2C 或 SMBus 兼容接口直接输出数字化读数，以极低的误差和极高的集成度，完美替代了传统的繁琐模拟采样电路。
作为 TI/德州仪器优质供应链伙伴，深圳市粤科源兴科技有限公司 长期备有该型号的大量原装现货。本文将为您深度解析这款芯片的技术内核。
1. 工作原理与数字化架构
INA226AIDGSR 的核心价值在于其将高精度模拟前端与智能数字计算引擎完美融合：
双路独立采样通道： 芯片内部拥有两个差分输入端。一路用于测量外接分流电阻（RSHU NT）两端的微弱压降（分流电压 VSHU NT），用以计算电流；另一路用于测量总线对地的共模电压（VBU S）。
16位 Delta-Sigma ADC 硬件乘法器： 内置的高精度 16位 ADC 对这两路模拟信号进行高频采样与数字化转换。更重要的是，芯片内部集成了硬件乘法器引擎，能够自动根据公式实时计算出功率（Power）：
P = VBUS ×I
这极大地减轻了主控 MCU 或 DSP 的算法开销。
可编程警报输出（Alert）： 动态监测期间，用户可通过 I2C 预设电流或电压的上下限阈值。一旦发生过流、欠压或功率超标，芯片的 ALERT 引脚会瞬间拉低，向主控系统发出硬件中断信号，实现微秒级的过载保护。
2. 详细技术参数表
参数名称 | 标称值 | 说明 |
电源电压 (VCC) | 2.7V ~ 5.5V | 单电源供电 |
工作电流 (Iq) | 330µA（典型值） | 低功耗设计 |
共模总线电压范围 | 0V ~ 36V | 高侧或低侧检测 |
增益误差 | 0.1%（最大值） | 超高精度 |
输入失调电压 | 10µV（最大值） | 极低偏移 |
ADC分辨率 | 16位 | 电压分辨率1.25mV |
可编程I²C地址 | 16个 | 支持多路监测 |
工作温度范围 | -40℃ ~ +125℃ | 宽温范围 |

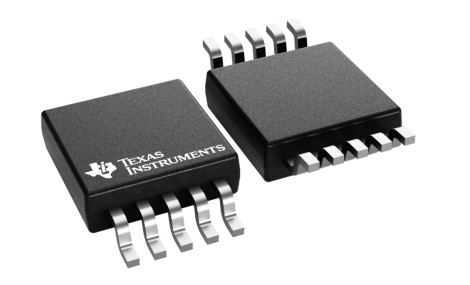

封装形式 | 10引脚 VSSOP | 3.00mm × 3.00mm |
3. 核心应用场景
INA226AIDGSR 凭借数字化、高精度、低功耗的物理特性，被广泛应用于以下高要求领域：
A. 服务器与云计算数据中心
在刀片服务器、存储网络（SAN）的配电板（PDU）中，INA226被用来精确监控每一个主板插槽的实时功耗，协助机房管理系统（DCIM）进行动态电源分配与热能控制。
B. 通信基站与网络交换机
基站射频放大器对电源纹波和电流波动极其敏感。INA226 的 126dB 超高共模抑制比，能够有效滤除高频开关噪声，提供准确的供电健康度报告。
C. 新能源 BMS 电池管理系统
在电动两轮车、储能电站的锂电池保护板上，该芯片常被用于监测电池组的总充放电电流。16位的高分辨率能够捕捉到极微弱的漏电流，对于精确计算电池电量（SOC）至关重要。
D. 高功率智能充电桩与工业电源
在数字电源、高压直流输电系统以及各类智能硬件中，充当高效、反应灵敏的硬件级过流与短路熔断保护监控器。
4. 常见问题解答 (FAQ)
Q: INA226 与同类低分辨率（如12位）电流监视器相比，优势体现在哪里？
A: 16位分辨率意味着它能将 ± 81.92 mV 的电压切分成 216 份，每一级最小分辨率高达2.5uV。这允许工程设计中选择阻值极小的分流电阻（如 0.5 m$\Omega$），不仅大幅降低了采样电阻本身带来的发热与功率损耗（I2R），还能精准捕捉到毫安（mA）级别的电流变化。
Q: 在 I2C 总线上，如果一个系统需要监测多个电源轨，可以挂载几颗 INA226？
A: INA226AIDGSR 拥有 2 个物理地址引脚（A0, A1），每个引脚可以接 GND、VS、SDA 或 SCL 4种不同的状态。因此，它在同一条 I2C 总线上支持多达 16 个不同的独立 I2C 地址，极适合多路电源轨的集中化监控。
Q: 如何配置芯片的转换时间（Conversion Time）来平衡精度和速度？
A: 芯片内部寄存器允许开发者针对 VBU S 和 VSHU NT 单独设置转换时间（从 140 us 到 8.244 ms 不等），并支持最多 1024 次的硬件自动平均模式（Averaging）。如果项目需要极快的过流保护，可缩短转换时间；如果需要极高的读数稳定性，可加大平均次数来滤除高频毛刺。
5. 粤科源兴科技·您的 TI 原装现货供应链专家
作为全球领先半导体厂商 TI（德州仪器）在华南地区的优质独立分销商与供应链合作伙伴，深圳市粤科源兴科技有限公司 始终致力于为广大电子制造工厂、研发机构提供一站式、高效率的元器件保障。
100%原装正品保障： 我司郑重承诺，所供应的 INA226AIDGSR 芯片均为 TI 原厂原装新料。标准 VSSOP-10 卷带包装（后缀 TR 代表 2500只/盘），支持原厂 Date Code 追溯，拒绝一切翻新与散新器件。
海量现货，闪电发货： 依托于深圳华强北及周边成熟的高效仓储体系，该型号在我司常年备有大量现货，可满足客户从研发打样、小批量试产到大批量量产的突发性现货需求。
一站式 BOM 配单服务： 除了 INA226 核心芯片，我们还能为您一站式配齐高精度采样分流电阻、隔离光耦、低功耗 LDO 电源芯片以及精密贴片阻容感，助您缩短采购周期。
如果您正在为新项目进行选型评估，或现有产线急需INA226AIDGSR 的现货支持，欢迎随时致电深圳市粤科源兴科技有限公司销售工程师，我们将为您提供最具市场竞争力的即时报价与全方位的技术样品支持！
