在工业自动化、电机驱动和汽车电子系统中，CAN（控制器局域网）总线承担着各节点间的实时数据交换任务。然而，长距离走线、地电位差异以及工业现场的电磁干扰，常常导致CAN接口芯片损坏或通信异常。TI德州仪器推出的ISO1050DUBR将CAN收发器与电容式隔离技术集成于单芯片内，提供高达5000V RMS的电气隔离能力，在实现高速CAN通信的同时有效阻断共模噪声和接地环路，成为工业CAN接口保护的理想选择。

作为TI德州仪器授权代理商，深圳市粤科源兴科技有限公司为您带来ISO1050DUBR的深度产品介绍，并提供大量原装现货，助力您的工业通信设计稳健可靠。

一、产品概述

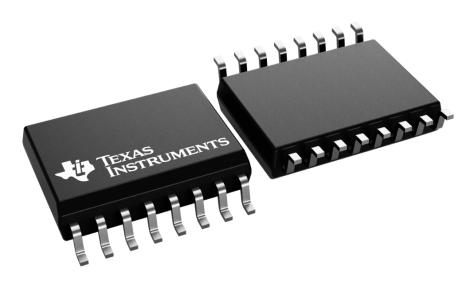

ISO1050DUBR是一款集成电隔离功能的高速CAN收发器，符合ISO11898-2标准。它在单芯片内融合了双线CAN收发器和TI专利的电容隔离技术，将逻辑侧（微控制器）与总线侧（CAN物理层）完全电气隔离，隔离耐压高达5000V RMS（DUB封装），瞬态抗干扰能力可达±100V/ns。器件支持最高1Mbps的数据速率，逻辑侧供电范围3.0V至5.5V，总线侧专为5V供电，自动满足CAN总线的隐性电平和驱动要求。

关键特性一览：

·        集成隔离功能：5000V RMS隔离电压（DUB-8封装），瞬态共模抑制±100V/ns

·        符合CAN标准：完全兼容ISO11898-2，支持CAN FD（灵活数据速率）通过更高频器件，ISO1050标准支持1Mbps

·        单芯片解决方案：替代传统“CAN收发器+隔离光耦/数字隔离器”分立方案，大幅简化PCB面积

·        故障保护：总线引脚可承受±70V误接，发送数据超时（TXD DTO）功能防止总线持续占用

·        宽温范围：-55°C至+125°C，适用于严苛工业及户外环境

·        极简外围：仅需两侧各一个去耦电容即可工作，支持3.3V/5V逻辑接口

·        紧凑封装：8引脚SOP（DUB），走线友好，适合高密度板卡

二、工作原理

ISO1050DUBR的工作原理分为CAN通信与信号隔离两个层面。

CAN收发层面：器件内部包含一个标准的CAN物理层收发器，逻辑侧通过TXD（发送数据输入）和RXD（接收数据输出）引脚与MCU的CAN控制器相连；总线侧通过CANH和CANL引脚连接到CAN双绞线。当TXD为低电平时，收发器驱动总线为显性状态；当TXD为高电平（或浮空）时，总线转为隐性状态。接收功能与此相反，CANH/CANL上的差分电压被解读为数字电平并由RXD输出。

隔离层面：逻辑侧与总线侧之间没有直流通路，而是通过TI专有的电容隔离层传递数字信号。这种隔离技术采用二氧化硅（SiO₂）作为介质，在芯片内部构建微小的电容耦合通道，配合高频调制解调电路，实现数据的高速透明传输，同时阻断两侧的直流和低频共模电压。与光耦方案相比，电容隔离具有寿命长、传输延迟小、受温度和老化影响小等优势。ISO1050DUBR能承受5000V RMS的耐压测试，瞬态共模抑制能力达到±100V/ns，确保在强电磁干扰环境下不丢失数据位。

两侧电源VCC1和VCC2必须独立供电，通常VCC1取自MCU的3.3V或5V电源域，VCC2则来自一个与总线侧共地的隔离5V电源，这可以是一个隔离型DC/DC变换器的输出。这种设计将MCU侧的地与CAN总线侧的地完全分开，防止总线上的高压瞬变或地电位差损坏微控制器。

三、详细技术参数

四、核心应用场景

1. 工业自动化与PLC网络

PLC控制器、远程I/O模块和变频器之间常通过CANopen或DeviceNet协议通信，现场长距离布线、高功率设备启停都会引发地电位差和共模噪声。ISO1050DUBR在每块节点板卡上提供5000V RMS的隔离，保护主控电路，保证整条CAN网络的数据完整性，是工业CAN网络的首选隔离方案。

2. 电机驱动与伺服系统

在伺服驱动器和逆变器中，高压IGBT/MOSFET的开关会在系统内产生剧烈的地弹和共模瞬变。ISO1050DUBR的±100V/ns共模瞬态抑制能力确保在这些噪声环境下CAN通信不会出现错误帧或锁死，使电机控制指令与反馈信息得以稳定传输。

3. 楼宇自动化与消防报警

楼宇中的暖通空调控制、智能照明和消防联动系统常采用CAN总线进行楼层间通信。楼层之间可能存在不同的接地系统，ISO1050DUBR为每台设备提供隔离，避免雷击或电力故障造成的过电压由一个节点蔓延至整栋楼宇，提升系统鲁棒性。

4. 汽车电子与充电设施

在新能源汽车电池管理系统（BMS）、车载充电机（OBC）和电动汽车充电桩内，高低压系统共存，要求通信接口具有可靠的电气隔离。ISO1050DUBR满足-55°C至+125°C宽温范围和车规级可靠性要求，为汽车内部CAN子网与外部充电控制提供高效隔离通信。

5. 测试测量设备

数据采集系统、仪器仪表需要隔离的CAN接口用于远程控制和数据上传。ISO1050DUBR单芯片方案可替代以往光电耦合器加独立CAN收发器的复杂电路，显著减小板卡尺寸，同时提升信号完整性和长期可靠性。

五、FAQ 常见问题解答

Q1：为什么CAN总线需要隔离？直接用普通CAN收发器不行吗？

在工业或汽车环境中，CAN总线节点之间可能存在显著的地电位差（可达几十伏甚至更高），长距离走线还会引入浪涌和电磁干扰。若没有隔离，这些噪声电流会流入MCU电路，导致数据错误甚至永久性损坏。隔离式CAN收发器通过电气隔断，使MCU侧与CAN总线侧不共地，从而保护微控制器并保证通信可靠性。

Q2：ISO1050DUBR与“CAN收发器+光耦”方案相比有何优势？

ISO1050单芯片方案将收发器与隔离栅集成一体，无需外部分立光耦、隔离电源调制等电路，具有以下优势：

·        PCB面积小：单颗SOP-8封装替代多个器件；

·        传输延迟短且一致：片上隔离避免了光耦老化引起的延迟漂移；

·        功耗低：无需驱动光耦LED的大电流；

·        可靠性高：无光衰，整个温度范围内性能稳定。

Q3：两侧电源VCC1和VCC2该如何供电？

VCC1由MCU侧的电源（3.3V或5V）供电。VCC2必须由一个与总线侧共地的隔离电源供电，通常使用小型隔离DC/DC模块（如TI的SN6505+变压器方案）生成5V电压，该电源的输入则来自VCC1侧。这样就形成两侧完全不共地的供电体系。切勿将VCC1和VCC2接到同一电源上，否则隔离屏障会被短路，失去保护作用。

Q4：ISO1050DUBR能支持CAN FD吗？

标准ISO1050最高数据速率为1Mbps，CAN FD仲裁段速率通常在500kbps至1Mbps，而数据段速率可高达5Mbps以上。ISO1050本身是为经典CAN优化，要可靠支持5Mbps CAN FD需使用TI专门针对FD升级的器件，如ISO1042、ISO1044等。如果您的系统仅在1Mbps及以下速率运行，ISO1050完全适用。

Q5：DUB封装与DW封装有何区别？

ISO1050提供两种封装：DW为16引脚宽体SOIC，隔离电压5000V RMS；DUB为8引脚SOP，隔离电压也是5000V RMS，但引脚数更少、体积更小。DUB去除了DW上的NC（不连接）引脚以及一些测试引脚，仅保留通信与电源关键引脚，更节省板面积，适合对空间敏感的场合。两者在电气性能和隔离能力上没有差异。

Q6：ISO1050DUBR的供货情况如何？

深圳市粤科源兴科技有限公司是TI德州仪器授权代理商，长期稳定供应ISO1050DUBR原厂正品，目前该型号拥有充足现货库存。我们可提供样片测试、参考设计及隔离电源配套选型等技术支持。欢迎广大工程师和采购人员联系我们获取最新报价或申请免费样品。

六、现货供应与采购支持

深圳市粤科源兴科技有限公司作为TI德州仪器授权代理商，专注为工业自动化、新能源、汽车电子及物联网等领域客户提供ISO1050DUBR等全系列TI半导体产品。ISO1050DUBR我司现已有大量现货储备，支持当日/次日发货，满足您从研发打样到批量生产的需求。

我们不仅提供极具竞争力的原厂直供价格，更有资深FAE团队为您提供CAN隔离架构设计、电源方案匹配以及信号完整性分析等全面技术支持，帮助您降低开发风险、缩短产品上市周期。无论您需要样片验证、小批量试产还是长期大规模合作，深圳市粤科源兴科技有限公司都是您值得信赖的合作伙伴。

欢迎随时联系我们获取实时报价、技术文档或申请免费样品，我们期待与您携手共创高性能、高可靠性的通信解决方案。
