在工业自动化、智能设备和物联网终端快速发展的今天，嵌入式系统对微控制器（MCU）的运算性能和外设集成度提出了越来越高的要求。作为意法半导体（STMicroelectronics）STM32F4系列中的标杆产品，STM32F407VGT6凭借ARM Cortex-M4内核、1MB大容量Flash、丰富的通信接口和卓越的性价比，已成为嵌入式工程师在高性能应用中的主流选择。本文将从产品概述、工作原理、详细技术参数、核心应用场景以及常见问题等方面，为硬件工程师和采购人员提供一份全面的选型参考。

一、产品概述

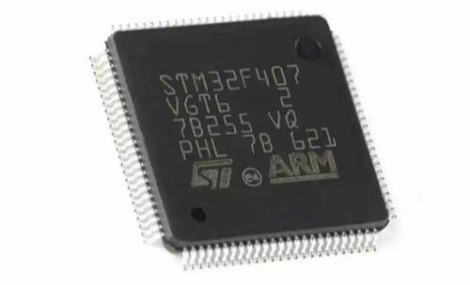

STM32F407VGT6是ST推出的一款基于高性能ARM Cortex-M4 32位RISC内核的微控制器，属于STM32F4系列中的“基本型高性能”产品线。该芯片运行频率高达168MHz，内部集成单精度浮点运算单元（FPU），支持所有ARM单精度数据处理指令和数据类型，同时还执行全套DSP指令集，并包含一个存储器保护单元（MPU），能够显著提升数字信号处理与复杂控制算法的执行效率。

关键特性概览：

·         基于ARM Cortex-M4 32位RISC内核，主频168MHz，210 DMIPS处理能力

·         集成FPU（单精度浮点单元）与全套DSP指令集

·         1MB Flash程序存储器 + 192KB SRAM（含64KB核心耦合内存CCM）

·         ART自适应实时加速器，实现从Flash零等待状态执行

·         多达15个通信接口（含以太网MAC、USB OTG、CAN、SPI、I²C、USART等）

·         3个12位ADC（交错模式下7.2 MSPS）+ 2个12位DAC

·         LQFP-100封装（14mm×14mm×1.45mm）

·         -40°C至+85°C工业级工作温度范围

·         丰富的低功耗模式（睡眠、停止、待机）

二、工作原理

STM32F407VGT6的工作原理基于ARM Cortex-M4处理器架构，其核心运行频率最高可达168MHz，通过流水线机制执行指令，使得指令访问与数据访问能够并行进行，显著提高处理效率。Cortex-M4内核采用哈佛结构，指令总线和数据总线分离，同时集成了硬件浮点运算单元（FPU）和DSP指令扩展，能够高效完成数字信号滤波、FFT变换等计算密集型任务。

存储管理：程序存储在片内高达1MB的闪存（Flash）中，支持分区擦除和重写。数据存储在192KB的SRAM中，其中64KB核心耦合内存（CCM）与CPU内核紧密耦合，可将关键任务数据放置于CCM中以提高访问效率，从而加速实时控制与信号处理算法的执行。

外设控制与数据交互：STM32F407VGT6内部集成了三个AHB总线和两个APB总线，通过32位多AHB总线矩阵实现处理器核心、存储器和外设之间的高效并行通信。通用DMA控制器（16个DMA流）支持FIFO和突发传输，可在外设与存储器之间实现高速数据传输，显著减轻CPU负担。

ART自适应实时加速器：ST特有的ART加速器（Adaptive Real-Time Accelerator）技术是STM32F4系列的重要亮点。在168MHz频率下，利用ART加速器可实现从Flash存储器零等待状态执行，达到210 DMIPS / 566 CoreMark的高性能，解决了传统MCU在高速运行时Flash访问瓶颈的问题。

电源管理：芯片内置多种电源模式切换机制，包括运行、睡眠、停止和待机模式，支持快速唤醒，在保证低功耗运行的同时提供出色的实时性能。得益于意法半导体90 nm工艺，在运行模式下从Flash执行时电流消耗低至238 µA/MHz（@168 MHz）。

三、详细技术参数

STM32F407VGT6在LQFP-100封装中集成了丰富的片上资源，主要技术参数如下表所示：

STM32F407VGT6与外设丰富的型号（如STM32F417系列支持硬件加密）形成组合产品线。其中STM32F417系列还整合了加密/HASH处理器，为AES 128、192、256、3DES和HASH（MD5、SHA-1）提供硬件加速。

四、核心应用场景

得益于168MHz的主频、浮点运算能力和丰富的外设集成，STM32F407VGT6在多个领域展现出卓越的适用性：

1. 工业自动化与控制

STM32F407VGT6内置的高级定时器支持复杂的PWM波形生成、输入捕获和事件计数，配合3个高速ADC（交错模式下7.2 MSPS采样率），可满足电机驱动与控制中实时反馈与精准调节的需求。内置的以太网MAC控制器支持IEEE 1588 v2精密时间协议（PTP），适合工业自动化中的高精度网络同步应用。双CAN 2.0B接口则便于在分布式工业控制系统中作为主控节点接入现场总线。

2. 物联网终端与数据采集

STM32F407VGT6丰富的通信接口使其成为物联网终端主控的理想选择。在电网谐波监测等应用中，该芯片配合AD7606模数转换芯片，利用全波傅里叶算法计算采样数据，可实现电压、电流量的基波幅值、高次谐波含量以及总谐波畸变率的实时分析。在消防监控系统中，STM32F407VGT6可作为接收主机核心控制芯片，采集网关监控数据并通过通信模块上传至消防控制总机。

3. 智能家居与消费电子

在智能门镜系统中，STM32F407VGT6（LQFP100封装）结合HAL库与FreeRTOS双任务模型，可实现门禁控制、环境参数采集、人体红外感应、OLED本地显示及Wi-Fi远程告警等功能，体现了该MCU在多传感器融合与低功耗状态管理方面的强大能力。在智能垃圾桶、电动车防偷报警系统等创客项目中，该芯片也展现出优异的适配性。

4. 无人机与机器人

基于STM32F407VGT6的四旋翼飞行器巡更追踪系统，利用其高速处理能力和丰富的外设接口完成飞行数据的实时获取与姿态解算。在水陆空三栖无人机应用中，该MCU结合多模态传感器和自适应控制算法，实现环境感知与不同运动模式的自主切换。

5. 教育开发与原型验证

STM32F407VGT6拥有完善的生态系统，包括STM32CubeMX配置工具、HAL/LL库驱动、FreeRTOS实时操作系统支持以及丰富的开发板资源，极大降低了嵌入式开发门槛，是高校教学和工程师原型验证的经典平台。

五、FAQ 常见问题解答

Q1：STM32F407VGT6与STM32F407VET6有什么区别？能否直接替换？

两者主要区别在于存储容量：STM32F407VGT6配备1MB Flash + 192KB SRAM，而STM32F407VET6为512KB Flash + 128KB RAM。在功能和架构上基本一致，外设数量相同，引脚均为LQFP-100封装，引脚定义兼容。替换建议：VGT6可向下兼容替代VET6（存储更大，无需修改硬件）；但若用VET6替代VGT6，需确认项目代码量不超过512KB Flash，运行内存占用不超过128KB SRAM。

Q2：STM32F407VGT6的ART加速器有什么实际作用？

ART加速器（自适应实时加速器）是ST的专利技术，可实现对Flash存储器的零等待状态访问。在168MHz高主频下，普通Flash存储器的访问延迟会成为系统性能的瓶颈。ART加速器通过预取指令和数据缓存，使得CPU可以全速从Flash执行程序，从而发挥出210 DMIPS的完整性能。

Q3：STM32F407VGT6支持哪些开发环境？

该芯片得到广泛的生态系统支持，可使用STM32CubeMX进行图形化外设配置和代码生成，兼容Keil MDK、IAR EWARM、STM32CubeIDE等主流IDE开发环境。支持HAL库和LL库两种驱动抽象层级，同时适配FreeRTOS、uCOS等主流实时操作系统。

Q4：STM32F407VGT6的供货情况如何？

作为ST意法半导体的授权代理商，深圳市粤科源兴科技有限公司长期稳定供应STM32F407VGT6原厂正品，并提供配套的技术选型支持、参考设计与开发资料等增值服务。欢迎有需求的工程师和采购人员联系我们获取实时报价与技术支持。
