在复杂的工业控制、医疗仪器以及人机交互（HMI）系统的软硬件设计中，微控制器不仅需要强劲的算力，更需要充裕的引脚资源（I/O）与大容量的内存空间。意法半导体（STMicroelectronics）推出的 STM32F103VCT6 便是专为这类高要求场景打造的经典大容量（High-density）增强型 32位微控制器。

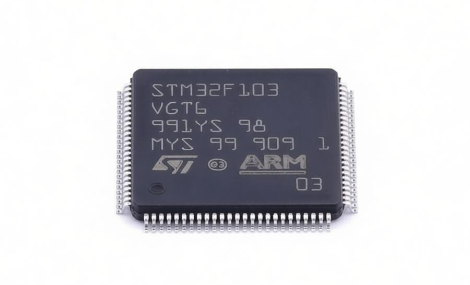

作为一款采用 LQFP100 封装的明星芯片，它提供了高达 256 KB Flash 与 64 KB SRAM，并完整保留了灵活的静态存储器控制器（FSMC）接口。
深圳市粤科源兴科技有限公司作为ST意法半导体国内总代理商，长期备有STM32F103VCT6 大量原厂原装现货。本文将从底层工作原理、详细电气参数、典型应用场景到采购常见问题为您进行深度解析。
一、工作原理与技术核心
STM32F103VCT6 能够稳定应对多任务并发和高实时性数据处理，得益于其成熟且高效的硬件底层架构：
Cortex-M3 内核与高效流水线： 芯片基于 ARM® Cortex®-M3 32位 RISC 内核，最高运行主频为 72 MHz。其采用三级流水线与分支预测技术，具备出色的计算密度和单周期硬件乘除法能力，能确保运动控制算法、数据解析在微秒级内高效完成。
FSMC（灵活静态存储器控制器）的高效映射： 100引脚封装赋予了 STM32F103VCT6 完整的 FSMC 接口能
力。工作时，FSMC 将外部的 TFT 彩屏、NOR Flash 或 SRAM 直接映射到 MCU 内部的寻址空间。CPU 访问外设就像读写内部内存一样迅速，这极大地提升了图形界面的刷新率和外部大数据的读取速度。
独立双内核架构级的 DMA 控制器： 内置 2 个独立的 DMA 控制器，共拥有 12 个通道。DMA 可以在无 CPU 干预的情况下，将 ADC 采样、串口收发、SPI 通信的数据直接在物理外设与 SRAM 之间进行高速搬运，有效分担了主频负载，使系统维持极高的实时响应。
完备的时钟与安全保障（CSS）： 芯片内部集成时钟安全系统（Clock Security System）。一旦外部挂载的石英晶振因震动或干扰发生停振，硬件会自动将时钟源切换到内部的高速 RC 振荡器（HSI），并触发中断报警，从而保障工业设备的运行安全。
二、详细技术参数汇总
由深圳市粤科源兴科技有限公司技术团队为您整理的 STM32F103VCT6 核心参数：
处理器内核：ARM® Cortex®-M3 (32位 RISC)
最高工作主频：72 MHz (可达 1.25 DMIPS/MHz)
闪存 (Flash)：256 Kbytes (大容量增强系列)
运行内存 (SRAM)：64 Kbytes (为大缓冲区及OS运行提供充足空间)
外部总线接口：FSMC (支持 SRAM, NOR Flash, LCD 并行接口)
12位ADC数模转换：3个独立高精度ADC(多达16个外部通道，支持交错采样)
12位DAC模数转换：2个独立DAC通道 (支持波形发生与音频输出)
高级控制定时器：2个(TIM1，TIM8，支持互补PWM、死区控制及三相电机驱动)
通用/基本定时器：4个通用定时器 + 2个基本定时器
工业/串行通讯：5个独立 UART/USART、1个CAN 2.0B 主动总线
高速串行接口：3 x SPI (高达 18 Mbit/s)、2 x I2C、1 x SDIO (支持SD卡)
通用串行总线：1 x USB 2.0 Full Speed 全速接口
工作电压范围：2.0 V 至 3.6 V (标准工作电压：3.3V)
可用I/O引脚：80个 GPIO (绝大多数引脚耐 5V 电压冲击)
封装规格：LQFP100 (14 x 14 mm，引脚间距 0.5mm)
工作温度：-40°C 至 +85°C（工业级）
三、核心应用场景
凭借100个引脚带来的丰富 I/O 资源、64KB大容量 SRAM 以及 FSMC 接口，STM32F103VCT6 常年活跃于各行业的中高端项目中：
1. 工业 HMI 人机界面与控制面板
许多中小型设备（如注塑机控制面板、医疗推车显示屏）需要驱动 3.5寸至 7寸的 TFT 液晶彩屏。STM32F103VCT6 利用其 LQFP100 封装提供的丰富引脚，可通过 FSMC 接口以 16位并行总线高效驱动彩屏，在无需外挂高成本图形芯片的情况下，展现流畅的 GUI 交互界面。
2. 多路通信智能网关与数采集线器
工业现场往往需要同时挂载多种通信物理层。该芯片自带的 5 个独立串口、1 路 CAN 总线以及 1 路 SDIO 接口，使其能够同时连接 RS485 仪表、4G/5G 通信模块、车载总线网络，并将采集到的海量工业数据高速缓冲至本地的 TF 卡中。
3. 高精度电力监测与变频逆变设备
芯片集成了 3 个独立的 12位 ADC，支持同步和交错采样模式，最高采样率可达 1 µs。配合 2 路高级定时器产生的带死区互补 PWM，非常适合应用于三相电力逆变器、光伏并网逆变器以及智能电网的多功能谐波分析仪。
4. 中高端医疗分析仪器
在便携式血液分析仪、多参数监护仪中，STM32F103VCT6 利用其 64KB 的充裕 SRAM 运行复杂的嵌入式操作系统（如 FreeRTOS），并利用 2 路 12位 DAC 还原高精度波形或控制微型模拟驱动泵。
四、常见问题解答 (FAQ)
Q: STM32F103VCT6 与同系列的STM32F103RCT6、STM32F103ZET6 有何异同？
A: 这三款芯片都属于 F103 增强型家族，核心区别在于封装、引脚数及部分外设资源：
· RCT6 (LQFP64)： 只有 51 个 GPIO，虽然有 256KB Flash，但由于引脚受限，不支持 FSMC 接口。
· VCT6 (LQFP100)： 拥有 80 个 GPIO，支持完整 FSMC 接口（可完美驱动并行彩屏），内置 64KB SRAM。
· ZET6 (LQFP144)： 引脚进一步扩大到 112 个，Flash 扩大到 512KB。
粤科源兴科技选型建议：如果您的项目需要驱动并口彩屏且需要较多引脚，但又希望控制 PCB 板面体积，避免使用庞大的 144 脚芯片，LQFP100 的 VCT6 是在体积、外设和成本之间最为平衡的黄金选择。
Q: 为什么在原理图设计中，STM32F103VCT6 的 USB 功能和 CAN 总线依然不能同时使能？
A: 尽管 VCT6 拥有 100 个引脚且属于大容量系列，但它依然基于 STM32F103 的共有硬件架构。其内部的 USB 模块和 CAN 模块共享了同一块 512 字节的静态缓存（Packet Buffer SRAM）。因此，在固件设计中它们无法在同一时间点使能。如果您的设备必须同时使用 USB 和 CAN，您可以通过 SPI接口外接一块 CAN 控制器芯片（如 MCP2515），或者联系粤科源兴科技为您推荐支持双功能并行的STM32F105 互联型系列或 STM32F4 系列芯片。
Q: 目前市场上 STM32F103VCT6 的假货较多，粤科源兴科技如何保障货源品质？
A: 作为工业级大容量芯片，STM32F103VCT6 在市场上的确存在大量的翻新件、散新料或打字倒包货。深圳市粤科源兴科技有限公司 郑重承诺：我司所供应的每一颗 STM32F103VCT6 均为 ST 意法半导体原厂原装正品。每批次货源均支持原厂标准真空包装查验、原厂标签批次（Date Code）追溯。我们支持工厂客户大批量配单与第三方实验室开盖（Decap）检测，全面确保您的产线直通率与最终产品的系统稳定性。
