在工业控制、电机驱动和嵌入式系统领域，稳定可靠且外设丰富的微控制器（MCU）始终是硬件工程师选型时的核心考量。作为意法半导体（STMicroelectronics）STM32F1系列中的经典型号，STM32F103VET6凭借ARM Cortex-M3内核、512KB大容量Flash、丰富的外设集成和卓越的性价比，长期以来一直是中国嵌入式市场最受欢迎的主流MCU之一。本文将从产品概述、工作原理、详细技术参数、核心应用场景以及常见问题等方面，为硬件工程师和采购人员提供一份全面的选型参考。

一、产品概述

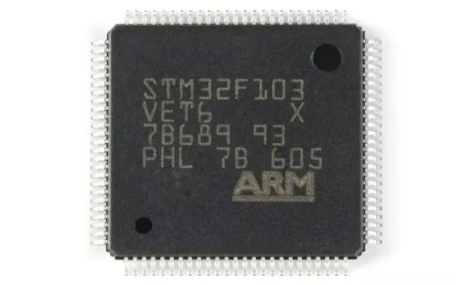

STM32F103VET6是意法半导体推出的一款基于ARM Cortex-M3 32位RISC内核的主流增强型微控制器，属于STM32F103高性能系列中的大容量型号。该芯片运行频率高达72MHz，在零等待周期访问存储器时性能可达1.25 DMIPS/MHz（Dhrystone 2.1），内部集成了单周期乘法和硬件除法指令，为实时控制与数据处理提供了坚实的算力基础。

作为STM32产品线的首款主流产品，STM32F103系列自2007年推出以来，无论是成熟度还是市面上可获取的开发资料都极为丰富，且价格具有出色的性价比，堪称嵌入式开发领域的“常青树”。

关键特性概览：

·         基于ARM Cortex-M3 32位RISC内核，主频72MHz，性能1.25 DMIPS/MHz

·         512KB Flash程序存储器 + 64KB SRAM

·         80个通用I/O端口，支持5V容忍

·         丰富通信接口：5×USART、3×SPI、2×I²C、1×CAN、1×USB、1×SDIO

·         3个12位ADC（16通道）+ 2个12位DAC

·         12通道DMA控制器，支持外设与存储器高速数据传输

·         FSMC灵活静态存储器控制器，支持LCD并行接口和外部存储器扩展

·         LQFP-100封装（14mm×14mm）

·        -40°C至+85°C工业级温度范围

二、工作原理

STM32F103VET6的核心基于ARM Cortex-M3处理器，这是一款专为嵌入式系统设计的高性能32位RISC处理器，具有出色的代码效率，在通常与8位和16位器件相关的存储空间内即可实现ARM内核的高性能表现。

内核架构与指令执行：Cortex-M3内核采用哈佛架构，指令总线和数据总线分离，支持Thumb-2指令集，可同时包含16位和32位指令，在减少代码体积的同时保持高性能。内核内部紧密集成了可配置的嵌套向量中断控制器（NVIC），支持多达256个中断优先级，中断响应延迟极短，硬件自动完成寄存器堆栈，无需任何汇编代码开销即可进入中断服务程序，大幅提升了实时系统的响应能力。

存储管理：程序存储在片内高达512KB的闪存（Flash）中，支持分区擦除和重写；数据存储在64KB的SRAM中，可在CPU时钟速度下以零等待状态进行读写访问。此外，芯片内置FSMC（灵活静态存储器控制器），具有4个片选输出，支持CF卡、SRAM、PSRAM、NOR Flash和NAND Flash等多种外部存储器扩展，同时提供LCD并行接口（8080/6800模式），方便连接TFT显示屏。

外设控制与数据交互：STM32F103VET6内部所有外设通过两条APB总线与CPU内核相连，12通道DMA控制器支持定时器、ADC、DAC、SDIO、I²S、SPI、I²C和USART等外设与存储器之间的高速数据传输，显著减轻CPU负担。3个12位ADC具备三倍采样和保持能力，转换时间仅1μs，适用于高速模拟信号采集场景。

电源管理与低功耗：芯片工作电压为2.0V至3.6V，工作温度范围为-40°C至+85°C（工业级），提供睡眠、停止和待机三种低功耗模式，VBAT独立供电引脚可为RTC和备份寄存器持续供电，满足电池供电场景下的低功耗设计需求。

三、详细技术参数

STM32F103VET6在LQFP-100封装中集成了丰富的片上资源，主要技术参数如下表所示：

以上参数综合整理自ST官方数据手册。

四、核心应用场景

凭借Cortex-M3处理器的优秀性能和丰富的外设集成，STM32F103VET6在以下场景中展现出卓越的适用性：

1. 电机驱动与控制

STM32F103VET6内置两个16位高级电机控制定时器（TIM1和TIM8），支持互补PWM输出和可编程死区时间插入，能够覆盖直流有刷、步进电机、BLDC（无刷直流电机）以及PMSM（永磁同步电机）的开环/闭环控制需求。结合CAN 2.0B总线接口，可在多电机协同场景（如小型PLC、纺织机械、机器人底盘）中实现分布式控制。

2. 工业自动化与PLC

在工业控制领域，STM32F103VET6能够通过CAN总线实现设备互联，配合ADC采集传感器信号，实现实时数据采集与逻辑控制。FSMC接口支持外部SRAM和NOR Flash扩展，可满足复杂控制系统对大容量存储的需求。丰富的中断系统和快速响应能力使其成为工业自动化设备主控的理想选择。

3. 消费电子与智能家居

由于低功耗特性和丰富的通信接口（USART、SPI、I²C、USB），STM32F103VET6广泛应用于智能手表、智能家居设备、智能插座和灯光控制器等消费电子产品。SDIO接口支持4位总线模式，方便外接SD卡实现大容量数据存储，适用于数据记录仪等应用。

4. 医疗设备与手持仪器

在医疗设备领域，对实时性和稳定性要求较高。STM32F103VET6的高性能处理能力和12位高精度ADC能够满足医疗设备对于数据采集、信号处理和通信的需求，适用于便携式监护仪、手持检测仪器等场景。

5. 教育开发与实验平台

作为经典的嵌入式教学平台，以STM32F103VET6为背景的教材和参考设计极为丰富，覆盖GPIO、中断、定时器、串行通信、ADC/DAC等常见接口的原理及应用。该芯片也是高校嵌入式竞赛和工程师快速原型开发的主流选择。

不适用场景提示：由于Cortex-M3内核无硬件FPU（浮点运算单元），且72MHz主频算力有限，在高速FOC（磁场定向控制）、需要密集浮点运算的应用（如FFT变换）或多轴复杂运动控制（≥4轴）中，建议选用STM32F4/G4/H7系列等更高性能型号。

五、FAQ 常见问题解答

Q1：STM32F103VET6与STM32F103VCT6/VET6/ZET6有什么区别？

主要区别在于Flash容量和封装尺寸：

·         VCT6：256KB Flash，LQFP-100封装

·         VET6：512KB Flash，LQFP-100封装

·         ZET6：512KB Flash，LQFP-144封装（更多I/O引脚）

三者在架构和外设功能上基本一致，VET6可向上兼容替代VCT6（存储更大，无需修改硬件），但若用VCT6替代VET6，需确认项目代码量不超过256KB Flash。VET6与ZET6的引脚定义有所不同，不可直接替换。

Q2：STM32F103VET6支持哪些开发环境与工具？

该芯片得到广泛的生态系统支持，可使用STM32CubeMX进行图形化外设配置和代码生成，兼容Keil MDK-ARM、IAR EWARM、STM32CubeIDE等主流开发环境。支持标准外设库（SPL）和HAL库两种驱动抽象层级，同时适配FreeRTOS、uCOS等主流实时操作系统。调试工具方面，支持ST-Link、J-Link等调试器，以及SWD和JTAG两种调试接口。

Q3：STM32F103VET6的FSMC功能有什么实际用途？

FSMC（灵活静态存储器控制器）可驱动外部SRAM、NOR/NAND Flash以及TFT LCD显示屏。在实际应用中，FSMC常被用于驱动ILI9341等TFT液晶屏，通过8080/6800并行接口模式实现高速图形刷新。此外，也可以外挂SRAM芯片扩展系统运行内存，满足对RAM需求较大的应用场景。

Q4：使用STM32F103VET6开发时，串口通信无法工作怎么办？

常见原因及排查方向如下：

1.    引脚连接：确认TX/RX引脚接线正确，避免反接或虚焊（如USART1使用PA9/PA10）。

2.    时钟配置：确保已在代码中使能对应USART和GPIO端口的时钟。

3.    GPIO模式：TX引脚需配置为复用推挽输出（AF_PP），RX引脚配置为浮空输入（IN_FLOATING）。

4.    波特率计算：使用公式验证BRR寄存器值是否正确。

5.    电平转换：确认串口电平转换芯片（如CH340、MAX3232）工作正常。

Q5：STM32F103VET6的供货情况如何？

作为ST意法半导体的授权代理商，深圳市粤科源兴科技有限公司长期稳定供应STM32F103VET6原厂正品，并提供配套的技术选型支持、参考设计与开发资料等增值服务。欢迎有需求的工程师和采购人员联系我们获取实时报价与技术支持。
