在高性能电机控制、数字电源和新能源逆变器等实时性要求苛刻的领域，一颗兼具MCU外设集成度与DSP高速运算能力的控制器是整个系统性能的核心。TI德州仪器TMS320F28335PGFA正是这样一款专为实时控制设计的32位浮点数字信号控制器（DSC），凭借150MHz主频、硬件浮点单元以及高度优化的外设集，已成为工业控制领域经久不衰的标杆产品。本文将从工作原理、详细技术参数、核心应用场景和常见问题等方面，为研发工程师和采购人员提供一份全面的选型参考。

一、产品概述

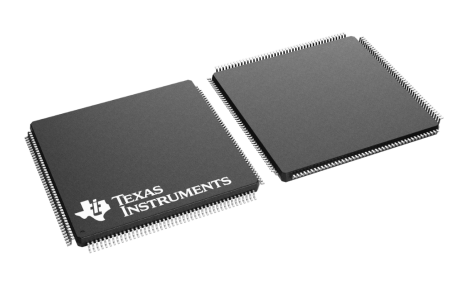

TMS320F28335PGFA属于TI C2000 Delfino系列，是一颗基于C28x内核的32位浮点DSC。与普通MCU不同，它专为闭环控制应用打造，在单芯片上实现了高速算术运算、精确PWM生成、高速ADC采样以及丰富的通信互联。该型号后缀PGFA对应LQFP-176封装，工作温度范围覆盖-40°C至+85°C工业级标准，适用于严苛的工业和汽车应用环境。

关键特性概览：

•        高性能静态CMOS技术，主频最高150MHz，指令周期6.67ns

•        IEEE-754单精度浮点单元（FPU），支持硬件浮点运算

•        片上512KB Flash与68KB SRAM

•        6通道DMA处理器，支持ADC、McBSP、ePWM等外设高速数据传输

•        12位ADC，16通道，转换速率高达12.5MSPS

•        多达18路PWM输出，其中6路为150ps分辨率的高分辨率PWM（HRPWM）

•        丰富的通信接口：2×CAN、3×SCI、2×McBSP、1×I²C、1×SPI

•        符合RoHS标准的LQFP-176绿色封装

二、工作原理

TMS320F28335PGFA的工作原理围绕C28x数字信号处理核心构建，采用改进的哈佛总线架构，独立的程序总线和数据总线允许指令与操作数在单周期内并行访问，大幅提升执行效率。其最突出的特性是集成了32位硬件浮点运算单元（FPU），能够直接在硬件层面执行单精度浮点数加减乘除及平方根等运算，使得复杂控制算法（如Park/Clarke变换、PID调节、数字滤波和FFT）无需转化为定点整数处理，既保证了精度，又降低了编程复杂度，仅需2个CPU周期即可完成一次浮点乘法。

在实时控制链路中，ADC模块将外部电压、电流等模拟信号转为数字量，通过多通道输入自动排序器和高达12.5MSPS的采样率，配合双采样保持电路实现同步或顺序采集。转换结果可由6通道DMA直接搬移至内存，CPU无需逐一读取，从而将算力集中在控制算法的执行上。算法运算出的占空比更新值直接写入ePWM模块的比较寄存器，无需额外干预即可产生带死区插入的互补PWM波形。其中，高分辨率PWM（HRPWM）利用微边沿定位技术，能将时间控制精度逼近150ps，远优于传统PWM的时钟周期限制，是实现高频高精度电源和精细转矩控制的决定性因素。整个采集、运算、更新周期可在微秒级时间内完成，充分满足苛刻的实时闭环要求。

三、详细技术参数

TMS320F28335PGFA在LQFP-176封装中集成了丰富的资源，主要技术参数整理如下：

以上参数综合整理自TI官方数据手册。独立的XINTF外部存储器接口使得系统能够灵活扩展SRAM、ADC、DAC或FPGA等外部设备，适合需要额外存储或特殊外设的复杂控制系统。

四、核心应用场景

1. 伺服驱动与变频电机控制

TMS320F28335PGFA堪称伺服和变频驱动领域的经典控制核心。其浮点运算能力可高效执行FOC（磁场定向控制）算法，配合高分辨率PWM（HRPWM）生成精确到150ps的对称PWM波形，有效降低电流纹波与转矩脉动。双CAN总线接口支持多轴同步通信，片上12位高速ADC则可完成相电流和母线电压的同步精确采样，轻松实现位置环、速度环和转矩环的闭环控制。

2. 数字电源与光伏逆变器

在开关电源、UPS不间断电源以及光伏/储能逆变器等应用中，该芯片通过高速ADC实时监控电压与电流，在C28x内核中运行2P2Z等数字补偿器以及并网锁相环（PLL），再由HRPWM输出高精度控制信号驱动功率器件。硬件浮点单元使得复杂的功率因数校正和最大功率点追踪（MPPT）算法能够快速实现，无需繁琐的定点标幺化处理，极大降低了开发门槛。

3. 工业自动化与PLC

凭借88个通用I/O、双CAN网络、SPI/SCI串行接口以及外部存储器扩展总线（XINTF），TMS320F28335PGFA能够胜任中型PLC或工业现场主控节点的任务。DMA通道可以独立完成传感器数据汇聚与通信数据收发，释放CPU带宽专注于逻辑控制、运动规划和安全监测，提升系统整体实时响应能力。

4. 新能源车载电子与充电设施

在新能源汽车的车载充电机（OBC）、DC/DC变换器以及电空调压缩机控制器中，该器件在-40°C至+85°C宽温范围内稳定运行，并利用CAN总线与整车网络通信。其512KB Flash和68KB SARAM为集成充电协议栈和功能安全诊断代码提供了充足的存储空间，满足严苛的车规级控制需求。

五、FAQ 常见问题解答

Q1：TMS320F28335与F28335PGFA是什么关系？如何理解命名？

TMS320F28335是芯片系列通用名称，而PGFA是封装和后缀代码，代表LQFP-176封装，工业级温度范围-40°C至+85°C，符合绿色RoHS标准。另外还有PTP（HLQFP-176）、ZJZ（BGA-176）等封装选项，功能和芯片本身完全一致，仅封装形式与尺寸不同。

Q2：TMS320F28335PGFA使用什么开发工具和软件？

TI为C2000系列提供完全免费的Code Composer Studio（CCS）集成开发环境，也可使用CCS集成的Theia IDE平台。软件方面，提供C2000Ware软件开发套件，包含丰富的例程、头文件、数学库和Flash API。电机控制和数字电源设计可通过MotorControl SDK及数字电源SDK快速启动，配合SysConfig图形化配置工具，大幅提升开发效率。

Q3：TMS320F28335PGFA与TMS320F28377D有何区别？

F28335是经典单核带FPU的DSC，无CLA协处理器，Flash为512KB，适合对成本敏感、性能要求中等的实时控制场合。而F28377D属于更高性能的双核（双C28x+双CLA）器件，支持200MHz主频，拥有更多模拟通道、Σ-Δ解调器等，适用于更复杂的多轴控制或高性能电源。对于多数单轴/双轴电机控制和常规数字电源应用，F28335依然具备极强的性价比优势。

Q4：F28335编程是否必须用汇编语言？

完全不需要。该芯片支持C/C++高级语言编程，TI的优化编译器结合FPU和C28x定点指令，能够生成高效的机器代码。开发者可以使用浮点变量直接编写控制算法，免去定点化处理，也无需深究汇编，只在部分对时序要求极其苛刻的场合才需要少量汇编优化。

Q5：TMS320F28335PGFA的供货情况如何？

深圳市粤科源兴科技有限公司长期稳定供应TI德州仪器TMS320F28335PGFA原厂正品，并提供配套的技术选型支持、参考设计及开发资料等增值服务。欢迎有需求的工程师和采购人员联系我们获取实时报价与技术支持。
